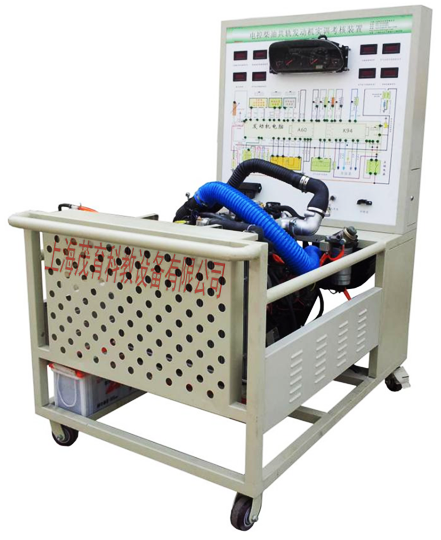

  电控高压共轨柴油发动机实训台


电控高压共轨柴油发动机实训台-是配合大中院校、部队、汽修等专业的汽车培训技能之用，该设备采用电控高压共轨柴油发动机(四缸)为基础，对发动机可进行起动、加速、减速等工况的实践操作，真实展示电控高压共轨柴油发动机的组成结构和工作过程。通过发动机实训台的演示，可清楚了解内部的结构与功能，便于学生较快地掌握发动机的构造和原理，提高学生对发动机的初步认识，使学生了解发动机起到更直观更深入的教学目的，是各汽车学校对发动机理论和维修实训的理想的教学设备。本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。 二、功能特点：
1、真实可运行的电控高压共轨柴油发动机(加速/减速/怠速工况正常)，充分展示电控高压共轨柴油发动机的组成结构和工作过程。
2、实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图;学员可直观对照电路图和电控高压共轨柴油发动机实物，认识和分析控制系统的工作原理。
3、实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压、电流、频率信号等。
4、实训台面板上安装有汽车仪表，可实时显示发动机转速、水温、机油压力灯、充电指示灯、电控系统故障指示灯等参数变化。
5、实训台安装有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
6、实训台配备有油门控制装置，可方便对发动机加速减速。
7、实训台配备有电源总开关、水箱防护罩、飞轮防护罩等安装保护装置。
8、设备检测面板正前方底座上配有20cm的钢制台面，方便放置资料、检测仪器等。
9、实训台底座采用钢结构焊接，表面采用喷涂工艺处理，正前方/两侧焊接圆形护手杆，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三、技术规格：
1、外形尺寸：1500×1000×1700mm(长×宽×高)
2、工作电源：直流12V
3、燃油标号：依发动机型号
4、油箱容积：10L
5、工作温度：-40℃～+50℃
6、颜色：7032
7、钢管：40*40*3mm
8、面板机柜：1.5mm冷板冲压成形，背面设置维修门;
9、移动脚轮：120*80mm
四、基本配置(每台)

序号	名    称	规 格 型 号	单位	数量
1	检测控制面板	装有各种检测端子以及彩色电路图 （950*900*4mm铝塑板）	套	1
2	组合仪表	茂育	套	1
3	发动机控制电脑(ECU)	全新	台	1
4	诊断座	OBDⅡ	个	1
5	点火开关	茂育	个	1
6	电控高压共轨柴油发动机总成	原车翻新	套	1
7	燃油箱	10L	个	1
8	油门控制装置	茂育	套	1
9	进、排气管	茂育	套	1
10	水箱(含保护罩)	茂育	套	1
11	冷却电子风扇	12V，80W	个	2
12	空气滤清器及进气管	原车	套	1
13	蓄电池	12V 80Ah	台	1
14	继电器	含：主继电器、起动继电器、冷却风扇继电器、预热继电器等	套	1
15	保险丝盒	茂育	个	1
16	电源总开关	50A	个	1
17	移动台架 (带自锁脚轮装置)	1500×1000×1700mm (长×宽×高)	台	1
18	故障模拟与排除装置	茂育	套	1
19	设备教师手册	茂育	套	1
20	设备合格证、保修卡	茂育	套	1

---
