[规格型号]：MYXNQ-97E

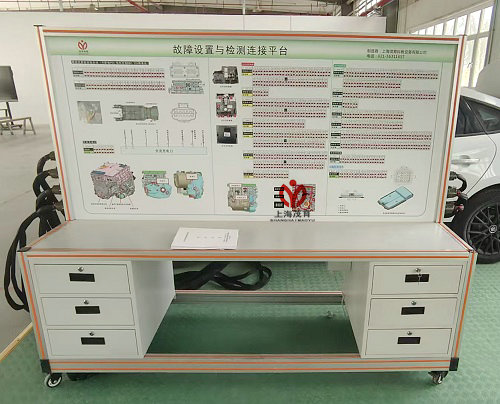

[产品名称]：纯电动车整车故障设置与检测连接平台
[产品价格]：询价
[咨询专线]：021-56311657
[优惠服务]：立即致电，获取1对1方案定制与优惠价格
纯电动车整车故障设置与检测连接平台-产品简介
该实训平台采用纯电动汽车原车插接器实物制作，无损原车部件与线束，包括电池管理系统、电机控制器、交流充电单元、无钥匙进入系统、车身控制系统、车身电气系统，网关，车门电脑系统插接器及专用线束，通过专用线束与车辆连接，可直接在检测台面板上检测系统电路元件的电信号，如电阻、电压、电流、频率信号等,可完成电动汽车整车系统（电池管理系统、电机控制器、交流充电单元、无钥匙进入系统、车身控制系统、车身电气系统，网关，车门电脑系统）相关的实验实训内容。适合于全国职业院校技能大赛“新能源汽车检测与维修”大赛赛项与整车的实训教学。
二、功能特点

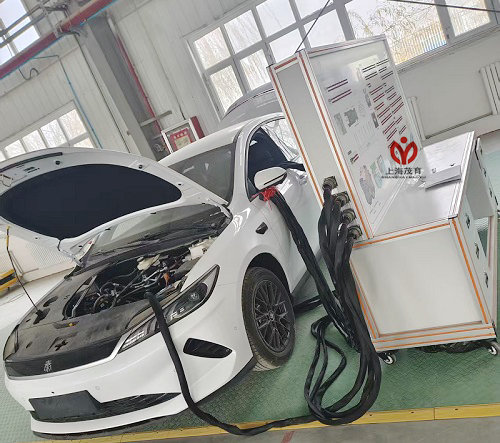

1.通过专用线束与车辆连接(订制连接线束,无损原车部件与线束)，断开专用线束后车辆功能完整。新能源整车检测与诊断实训台与本次采购的新能源整车联动使用(注：新能源汽车整车另外配套)。
2.车辆结构完整，各控制系统、传感器、执行器齐全，可正常运行。
3.可通过原车仪表显示整车动、静态信号参数。
4.配备新能源汽车电池管理系统、电机控制器、交流充电单元、无钥匙进入系统、车身控制系统、车身电气系统，网关，车门电脑系统原理教学板。
5.实训台面板采用带检测端子的原理面板：面板打印有永不褪色的彩色控制单元和执行器、传感器端子图；并安装传感器与执行器的检测端子。
6.可以实现多名学员同时进行车辆高技术的维修诊断实训。
7.设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建（带钢制抽屉3只，双开门储物柜），耐油耐腐蚀并易于清洁，带自锁脚轮装置，底座上配有40cm的桌面，台面装配32mm厚彩色高密度复合板，方便放置资料、轻型检测仪器等。
8.安装故障模拟系统，能实现低压电路系统故障设置及诊断排除，进行原车配套的检测与维修。检测平台便于教师设故和学生实时在线信号测量，可根据教学实际需求选用，检测故障点大于200路，可以设置断路、短路、虚接等故障；
9.配套实训指导书等教学资料，完整讲述工作原理，实训项目，故障设置及分析等要点。
三、技术规格
1.外形尺寸（mm）：2050×700×1700mm(长×宽×高)
2.面板外形尺寸（mm）：1488×948mm（长*宽）
3.移动脚轮：100*60mm
4.工作温度：-40℃～+50℃
四、实训（实验）项目
1.实现新能源汽车电池管理系统、电机控制器、交流充电单元、无钥匙进入系统、车身控制系统、车身电气系统，网关，车门电脑系统各项目实训
2.各控制器模块的结构和工作原理；
3.各控制器的检测；
4.新能源汽车故障码的读取方法；
5.分析新能源汽车故障现象，掌握新能源汽车故障排除方法。
6.新能源汽车维修与保养实训。
7.新能源汽车大赛培训实训。
8.PEU电源系统的数据分析和故障诊断
9.PEU互锁信号的数据分析和故障诊断
10.PEU P-CAN总线的数据分析和故障诊断
11.PEU电机温度传感器的数据分析和故障诊断
12.PEU旋变传感器的数据分析和故障诊断
13.DC/DC直流充电控制的数据分析和故障诊断
14.DC/DC直流充电输出的数据分析和故障诊断
15.VCU电源系统的数据分析和故障诊断
16.VCU制动灯开关的数据分析和故障诊断
17.VCU电子换挡器的数据分析和故障诊断
18.VCU互锁信号的数据分析和故障诊断
19.VCU B-CAN总线的数据分析和故障诊断
20.VCU P-CAN总线的数据分析和故障诊断
21.VCU唤醒信号的数据分析和故障诊断
22.VCU模式开关的数据分析和故障诊断
23.VCU加速踏板传感器的数据分析和故障诊断
24.VCU冷却系统的数据分析和故障诊断
25.OBC P-CAN总线的数据分析和故障诊断
26.OBC温度传感器的数据分析和故障诊断
27.BMS电源系统的数据分析和故障诊断
28.BMS P-CAN总线的数据分析和故障诊断
29.BMS唤醒信号的数据分析和故障诊断
30.BMS碰撞信号的数据分析和故障诊断
31.BMS充电状态信号的数据分析和故障诊断
32.直流充电插座CAN总线的数据分析和故障诊断
33.直流充电插座连接确认信号的数据分析和故障诊断
34.直流充电插座充电唤醒信号的数据分析和故障诊断
35.直流充电插座温度传感器的数据分析和故障诊断
36.新能源汽车大赛培训实训。
37.电池管理系统、电机控制器、交流充电单元、无钥匙进入系统、车身控制系统、车身电气系统，网关，车门电脑系统结构和工作原理、数据分析和故障诊断、故障诊断与排除。
五、基本配置
1. 故障设置控制器1套；
2. 新能源整车在线检测实训台1套；
3. 考核系统 1套；
4. 专用对接线束1套。
其他相关产品链接：
友情提示：
1、设备验收：各采购单位收货时请检查纯电动车整车故障设置与检测连接平台的货品外观，核实纯电动车整车故障设置与检测连接平台的数量及配件，拒收处于受损状态的设备；
2、设备质保：茂育将为各采购单位提供纯电动车整车故障设置与检测连接平台使用说明书和质保期，在质保范围内提供对设备的免费维修，超出条件承诺时提供对设备的有偿维修；
3、设备退换货：各采购单位单方面原因导致的纯电动车整车故障设置与检测连接平台选型错误或设备购买数量错误，造成设备的退换货要求，将不被接受；
4、设备货期：对纯电动车整车故障设置与检测连接平台的发货期为参考值，如您需要了解纯电动车整车故障设置与检测连接平台的精确货期，请与上海茂育公司的销售人员联系；
5、咨询电话：如各采购单位对纯电动车整车故障设置与检测连接平台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关纯电动车整车故障设置与检测连接平台的技术咨询；
