一、产品简介

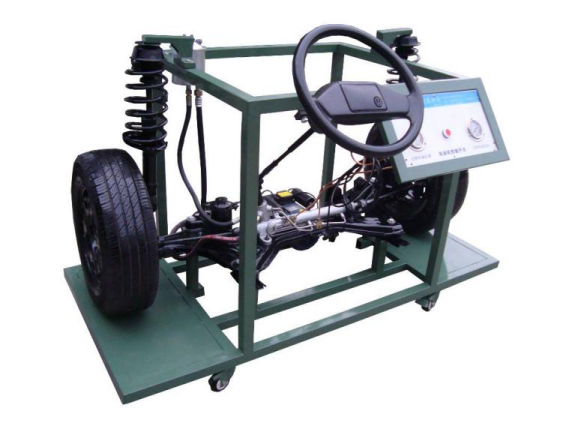

大众液压助力转向实训台采用全新大众捷达汽车前桥总成为基础，全面展示了动力转向系统、前桥悬架系统的组成结构和工作过程。适用于中高等职业学校和培训机构对汽车动力转向、前桥悬架理论与维修实训教学需要，完全满足对汽车前桥系统结构展示、工作模拟、拆装实训等教学功能。
二、功能特点
1.真实可运行的汽车转向系和前桥悬架部件，充分展示动力转向与独立悬架的组成结构。
2.由三相电机做动力源带动助力泵工作，操纵方向盘，真实演示汽车动力转向的工作过程。
3.实训台安装有压力表，实时显示转向时助力油压的参数变化。
4.车轮底部装有转角盘，可分别显示各轮转向角度。
5.实训台底座采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三、技术规格
外形尺寸：1700×900×1100mm(长×宽×高)
动力电源：三相四线(三相五线 380V±10% 50Hz)
工作温度：-40℃～+50℃
油 压 表：0～100kg/psi
三相异步电动机：
电  压：AC 220V/380V
功  率：1.5KW
转  速：1400r/min
工作温度：-40℃～+50℃
颜色：7032
钢管：40*40*3mm
移动脚轮：100*50mm
四、基本配置(每台)

序号	名称	规格型号	单位	数量
1	前桥悬挂机构		套	1
2	方向盘、转向柱、万向节、方向机、转向拉杆		套	1
3	助力泵		个	1
4	车轮		个	2
5	油压表	0～100kg/psi	个	1
6	三相异步电动机	YT 90S4	台	1
7	三相漏电保护开关	DZ47LE-32	个	1
8	转角盘(可选)		个	2
9	移动台架(带自锁脚轮装置)	1700×900×1100mm(长×宽×高)	台	1



---

友情提示：
1、设备验收：各采购单位收货时请检查大众液压助力转向实训台的货品外观，核实大众液压助力转向实训台的数量及配件，拒收处于受损状态的大众液压助力转向实训台；
2、设备质保：茂育将为各采购单位提供大众液压助力转向实训台说明书内的质保条件和质保期，在质保范围内提供对本装置的免费维修，超出条件承诺时提供对大众液压助力转向实训台的有偿维修；
3、设备退换货：各采购单位单方面原因导致大众液压助力转向实训台的选型错误或购买设备数量错误，造成大众液压助力转向实训台的退换货要求，将不被接受；
4、设备货期：大众液压助力转向实训台的发货期为参考值，如您需要了解大众液压助力转向实训台的精确货期，请与上海茂育的销售人员联系；
5、咨询电话：如各采购单位对大众液压助力转向实训台有任何疑问，请致电：021-56311657,我们将由专业技术人员为您提供有关大众液压助力转向实训台的技术咨询。
