一、产品简介：

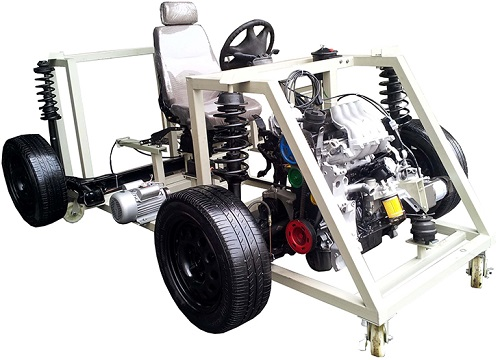

大众捷达汽车底盘系统实训台采用 翻新大众捷达汽车底盘各系统为基础，充分展示汽车底盘各系统的组成结构。
包括汽车前后悬挂系、转向系、传动系、手动变速器及挂档机构、制动系等系统、安装脚轮的可移动式台架等组成。
二、功能特点：
1、安装真实的汽车底盘各系统（包含前后悬挂系、转向系、传动系、手动变速器及挂档机构、制动系），充分展示汽车底盘各系统的组成结构。
2、可真实对汽车底盘各系统展示与拆装实训。
3、经解剖的手动变速器可动态演示与检测，减速电动机输入动力，变速器可进行换档操作及动态测试,四车轮与地面接触可慢速行驶演示。
4、电机驱动方向助力泵，真实演示助力转向工作过程。
5、实训台底座采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三、技术规格：
1、外形尺寸：2500×1600×1500mm(长×宽×高)
2、工作电源：220V
3、工作温度：-40℃～+50℃
4、主机：原车装置
5、电动机：220V/250W 15转/分
6、漏电保护开关：DZ47LE-32
7、颜色：7032
8、钢管：40*40*3mm
9、移动脚轮：100*50mm
四、基本配置(每台)：

序号	名       称	规格型号	单位	数量
1	传动系统		套	1
2	转向系统		套	1
3	制动系统		套	1
4	行驶系统		套	1
5	离合器		套	1
6	变速器		套	1
7	前后桥/悬架		套	1
8	换档机构		套	1
9	减速电动机		只	1
10	单相交流电动机		只	1
11	漏电保护开关及附件		套	1
12	司机座椅		套	1
13	钢制台架	约2500×1600×1500mm(长×宽×高)	台	1



---
