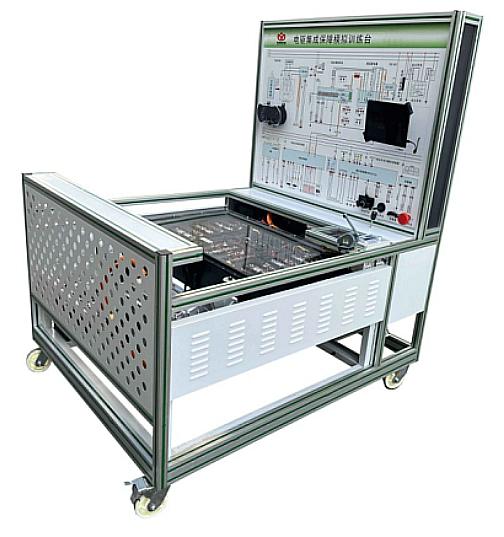

新能源汽车电驱动传动系统集成连接实训台选用国产主流新能源纯电动车零部件，功能和控制方式与通用纯电动车完全相同，真实地呈现了新能源电驱动系统核心零部件之间的连接控制关系、安装位置和运行参数；通过比照电路原理图，由学员自己组装连线，重点培养学员动手能力，适用于各院校新能源课程教学和维修实训设备。

一、功能特点：
1、真实可运行的新能源电驱动传动系统集成，充分展示各主要零部件组成结构和逻辑控制关系。
2、各主要部件安装在平台上，连接线统一放置在工作位，按照电路原理图，让学员自己在组装连线过程掌握电驱动系统工作原理。
3、动力电池包显示器（7寸）和仪表安装在面板上，UV平板喷绘面板上绘制电路控制图，油门踩下后，观察车辆运行状态各项参数，掌握纯电动车运行过程控制逻辑和主要部件参数变化规律。
4、动力电池包设置有机械维修开关，拔出机械维修开关后，可以打开上盖观察；高压电器连接器均采用国标产品，性能可靠。
5、动力电池包半透明设计，内置LED排灯照明，便于学员观察电池内部结构。
6、真实的机械齿轮传动和刹车系统，观察制动能量回馈电流变化，掌握制动能量吸收概念。
7、设备带电动真空助力液压制动系统，开关信号通过压力传感器智能控制真空泵工作。
8、设备配备12V电源接地机械开关，可随时断开12V接地，切断整个系统电源。
9、面板完整显示电驱动传动系统工作原理图，包括各主要部件引脚定义，适用于学员自己连线学习。
10、设备由移动台架和原理面板组成，平台水平放置，安装主要零部件；设备底部安装4个脚轮，移动灵活，同时脚轮带自锁装置，可以固定位置。
11、设备检测面板正前方底座上配有20cm的钢制台面，方便放置资料、检测仪器等。
12.★要求配备智能考核系统：
智能设故，可由老师设置故障，学员分析并查找原因，智能故障设置系统配套专用12V开关电源，车辆断电状态下查找不影响故障设置；故障设置含断路，偶发等现象；对比实验台面板图上零件图和接插口针脚，直接在故障部位测量，掌握实车故障分析和排除方法。
1）采用最新 MCU 技术 RAM 处理芯片的数字化集成电路板与配套无线故障设置控制系统，系统稳定、不易感染病毒。
2）控制模块(PC 控制终端或控制终端)和驱动模块(智能故障设置驱动盒)分离，避免复杂连线干扰控制器，系统更加可靠。
3）驱动模块内置智能故障设置控制系统，配有专用新型无线数据传输模块(可插拔型)和RS232 串行通讯接口，可无线组网通讯和 RS232 有线通讯。
4）控制终端采用 7 寸高清晰彩色液晶触控屏，中文菜单式触控操作界面，人机对 话友好。控制终端可控制任意一台带驱动模块的实训设备。
5）控制终端不联网时可作单机操作，当带驱动模块的实训设备无线组网时，手持 移动控制终端可无线进网作为联网终端，可作学生机登录实训与考核的操作终端，也可作教师机登录出题设故的操作终端。
6）可通过 PC机或平板电脑 控制终端进行实训考核，也可通过控制终端进行实训考核，教师与 学员界面分开，教师通过密码进入教师界面出题，学员在普通界面答题。(注：教师与学员设故与排故界面原理图与设备面板原理图完全一致)
7）可自由设定任意一处有关的各种常见故障，故障类型包括：线路断 路、对地短路、接触不良，偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的 开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共 24 路故 障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通 路的开路、不良、偶发、短路等故障，共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。
8）所有配备驱动模块的实训设备，均可通过内置的专用新型无线数据传输模块无线组网， 实现远程集中管理。
9）用户可选择通过无线或 RS-232 串口通讯与其它实训设备配套的无线故障设置控制系统组成一个网络，通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、远程起动、信息反馈、考核评分等功能。
二、技术规格：
1、外形尺寸（mm）：1600*1000*1700（长*宽*高）
2、输入电源：AC220V±10%  50Hz
3、辅助蓄电池：12V45AH
4、动力电池类型：环保型磷酸铁锂动力电池（方形铝壳，单体电池3.2V50AH）
4.1动力电池包容量：72V50AH（3.7度电）
4.2完全充放电次数：2000次
4.3工作温度：-20°～60°
5、电机控制器：72V300A（智能交流变频控制技术）
6、驱动电机：72V5KW（交流变频异步电机）
7、变速箱：两级斜齿轮传动，总减速比1:10；运行噪音小于70分贝
三、实训项目：
1.组装连接线束，了解新能源电驱动传动系统控制原理认知。
2.新能源电驱动传动系统主要零部件功能认知。
3.新能源电驱动传动系统各种状态下逻辑控制关系，掌握电流，电压，电机转速，负载等参数变化规律实训实验。
4.电子油门踏板如何控制驱动电机转速实训实验。
5.负载变化对驱动电机转速影响实训实验。
6.新能源高压系统操作安全注意事项，高压连接器插拔方法。
7.新能源电驱动传动系统故障分析与诊断。
四、基本配置：
磷酸铁锂动力电池包，车载充电机，DC-DC转换器，仪表，国标充电插口与充电枪，电机控制器，电子油门总成，换挡机构总成，驱动电机，变速箱，传动轴，前轮碟刹，助力器带泵总成，真空泵总成，真空罐总成，辅助蓄电池，可移动台架和原理面板，高压连接线，低压电器连接线，低压电器备用接插件1批。

---
