[规格型号]：MYNJ-17

[产品名称]：推土机启动与充电系统教学平台

[价格]：电仪元

[在线客服]： 客服一 客服二

[优惠服务]： 免费上门安装调试，保修一年

产品介绍：

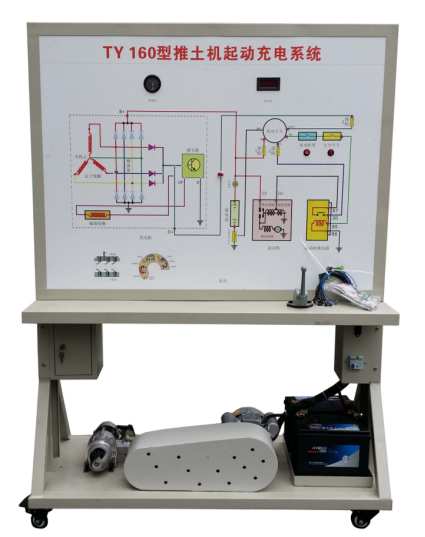

推土机启动与充电系统教学平台

推土机启动与充电系统教学平台-产品简介
设备采用TY160型推土机起动与充电系统实物为基础，充分展示起动与充电系统的组成结构和工作过程。
适用于学校对起动与充电系统理论和维修实训的教学需要。
二、功能特点：
1、真实可运行的起动与充电系统，充分展示起动与充电系统的组成结构。
2、操纵起动开关，起动马达与发电机工作，真实演示起动与充电系统的工作过程。通过面板上的电流表、电压表可观察起动与充电过程中启动电流和蓄电池电压的变化过程。
3、面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和实物，认识和分析起动系统的工作原理。
4、面板上安装有起动机与发电机总成分解部件，可直观认识起动机与发电机的组成结构。
5、面板上安装有检测端子，可直接在面板上检测起动与充电系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
6、面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。
三、技术规格：
1、外形尺寸（约）：1240×600×1700mm(长×宽×高)
2、外接电源：AC 220V±10% 50Hz
3、工作电压：DC 24V
4、工作温度：-40℃～+50℃
5、颜色：7032
6、钢管：40*40*3mm
7、机柜：1.5mm冷板冲压成形，背面设置维修门；
8、移动脚轮：100*60mm
四、基本配置(每台)：

序号	名称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子，彩色电路图和工作原理示意图（面板：12009004mm)	套	1
2	点火开关	全新	个	1
3	起动机总成	全新	只	1
3	发电机	全新	只	1
4	起动机总成分解部件		套	1
5	发电机总成分解部件		套	1
6	起动继电器		个	1
7	电压表	0～30V	个	1
8	电流表	0～500A	个	1
9	蓄电池	46B24SR，12V 45Ah，550CCA	台	2
10	电源总开关	50A	个	1
11	移动台架(带自锁脚轮装置)	1240×650×1700mm(长×宽×高)	台	1
12	故障模拟与排除装置	茂育配套	套	1
13	充电指示灯	茂育配套	个	1
14	三相异步电动机	YT 100L1-4	台	1
