[规格型号]：MY-8050

[产品名称]：桑塔纳2000全车电路电器实训台

[价格]：电议元

[在线客服]： 客服一 客服二

[优惠服务]： 免费上门安装调试，保修一年

产品介绍：

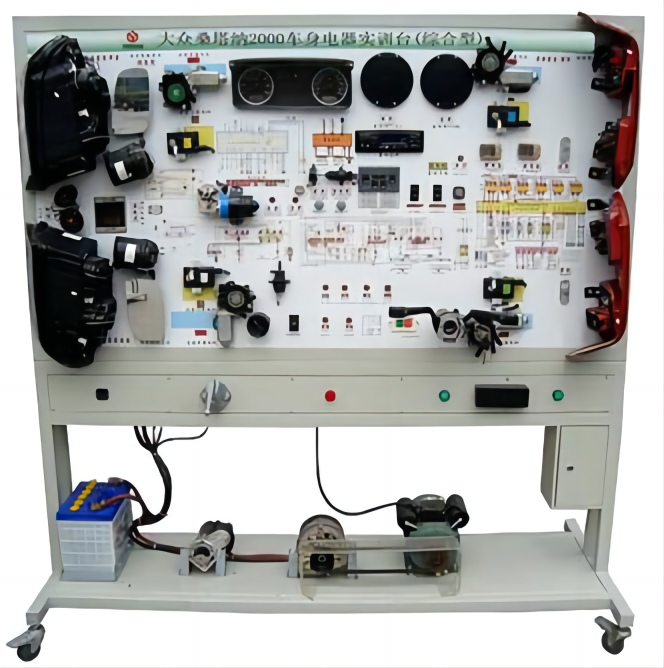

　　桑塔纳2000全车电路电器实训台

桑塔纳2000全车电路电器实训台是配合大专院校、部队、汽修等专业的汽车培训技能之用，汽车实训台采用整车电器实物为基础，充分展示汽车发动机防盗系统、仪表系统、灯光系统、雨刮系统、喇叭系统、点火系统、电动车窗系统、电动门锁、音响系统、起动系统和充电系统等汽车电器各系统的组成结构和工作过程。通过电路实训台的演示，可清楚了解轿车内部的电路电器结构与功能，便于学生较快地掌握轿车的电路构造和原理，提高学生对轿车电路的初步认识，使学生了解整车电路起到更直观更深入的教学目的，是各汽车学校对电路电器理论和维修实训的理想的教学设备。本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。

二、技术参数：
　　1、使用环境：温度-5℃～40℃;湿度≤80%
　　2、汽车型号：2000
　　3、工作电压：220V
　　4、频率：50/60HZ;
　　5、功率：350W
　　6、外形尺寸：2500×500×1800mm
　　7、实训台万向自锁脚轮台架活动灵活，便于移动教学;整体台架采用刚性结构焊接，所用材料方管、冷轧板(1.5mm)采用国标标准材料，支撑可靠，表面喷塑处理防腐蚀抗老化，不褪色，双层亚光密纹喷塑结构，实验台控制面板采用3mm纯铝塑板，控制面板上原车实物线路或绘彩色与原车控制系统相一致的直观电控系统原理图，并配有使用说明书及实验指导书等。(注：原车实物线路或彩色电控系统原理图可根据客户要求)
三、产品组成：
　　实训台由灯光系统、仪表系统、充电系统、起动系统、电动车窗系统、雨刮系统、中央继电器保险丝盒、点火系统、音响系统、发动机冷却系统、OBDⅡ 电脑诊断座等,点火开关、测端子、智能故障设置盒总成、可移动台架、使用说明书及实验指导书等等。
四、功能特点：
　　1、本实训台可使学生了解全车电路电器系统的基本构造及工作原理，通过实物认识各传感器及执行器的位置及工作原理。
　　2、通过显而易见的电脑检测端子，配合万用表检测个传感器、执行器的电压及电阻值。
　　3、设置发动机常见故障，通过故障显示，进行学生故障分析、检测诊断实训，培养学生故障分析检测诊断思维能力
　　4、充分展示汽车全车电路系统的组成结构和电路元件通过数据传输执行工作。
　　5、灯光照明系由各实物开关和模拟开关等控制，可设置线路故障。
　　6、起动充电系可用万用表检测各线路接头电压及电流，可设置线路故障。
　　7、发动机点火系可直观火花塞点火情况，并可设置相应故障。
　　8、仪表信号通过各传感器采用模拟信号，并可设置相应故障。
　　9、智能单片机设置故障，可连接计算机直接在电脑上设置故障，可进行计算机联网，可用一台计算机控制255台设备以上，在计算机上可进行读码，解码，读取各传感器数据，发动机转速，节气门开度等等。

友情提示：
1、设备验收：各采购单位收货时请检查桑塔纳2000全车电路电器实训台的货品外观，核实塔纳2000全车电路电器实训台的数量及配件，拒收处于受损状态的桑塔纳2000全车电路电器实训台；
2、设备质保：茂育将为各采购单位提供桑塔纳2000全车电路电器实训台说明书内的质保条件和质保期，在质保范围内提供对桑塔纳2000全车电路电器实训台的免费维修，超出条件承诺时提供对桑塔纳2000全车电路电器实训台的有偿维修；
3、设备退换货：各采购单位单方面原因导致桑塔纳2000全车电路电器实训台的选型错误或购桑塔纳2000全车电路电器实训台数量错误，造成桑塔纳2000全车电路电器实训台的退换货要求，将不被接受；
4、设备货期：对桑塔纳2000全车电路电器实训台的发货期为参考值，如您需要了解桑塔纳2000全车电路电器实训台的精确货期，请与上海茂育的销售人员联系；
5、咨询电话：如各采购单位对桑塔纳2000全车电路电器实训台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关桑塔纳2000全车电路电器实训台的技术咨询。
