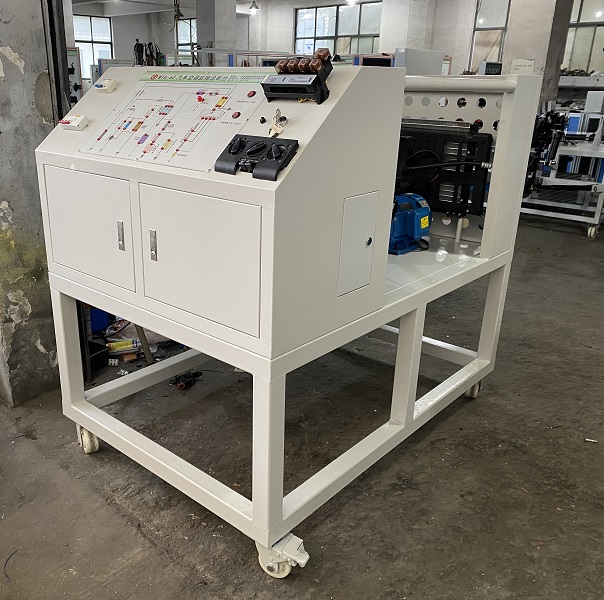

汽车空调故障诊断与排除考核实验台是配合大中院校、部队、汽修等专业的汽车培训技能之用，该实训台采用汽车空调系统为基础，充分展示汽车空调系统的组成结构和工作过程。通过实训台的演示，可清楚了解内部的结构与功能，便于学生较快地掌握空调系统的构造和原理，提高学生对空调系统的初步认识，使学生了解空调系统起到更直观更深入的教学目的。
二、功能特点
　　1、真实可运行的汽车空调系统，充分展示汽车空调系统的组成结构和工作过程。
　　2、由三相电机做为动力源，带动空调压缩机工作。操作空调控制面板，可真实演示汽车空调系统的工作过程以及工作原理。
　　3、实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理;UV平板喷绘面板打印有永不褪色的彩色电路图与工作原理图;学员可直观对照电路图和实物，认识和分析汽车空调系统的工作原理。
　　4、实训台面板上安装有检测端子，可直接在面板上检测空调系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
　　5、实训台面板上安装有高、低压力表，进出风口温度表，可实时显示空调管路压力、进出风口温度的参数变化。
　　6、实训台提供了学员练习加注制冷剂、检漏等实操工作平台。
　　7、设备检测面板正前方底座上配有20cm的钢制台面，方便放置资料、检测仪器等。
　　8、实训台底座采用钢结构焊接，正前方/两侧焊接圆形护手杆，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三、技术规格
　　1、外形尺寸：1500×1000×1300mm(长×宽×高)
　　2、外接电源：交流220V±10% 50Hz
　　3、工作电压：直流12V
　　3、制冷 剂：R134a
　　4、工作温度：-40℃～+50℃
　　5、高压压力表：0～3.5MPa
　　6、低压压力表：0～1.5MPa
　　7、三相异步电动机：
　　8、型号：YT 100L1-4
　　9、电压：AC 220V/380V
　　10、功率：2.2KW
　　11、转速：1420r/min
　　12、钢管：40*40*3mm
　　13、面板机柜：1.5mm冷板冲压成形，背面设置维修门;
　　14、移动脚轮：120*80mm
四、基本配置(每台)

序号	名 称	规格型号	单位	数量
1	检测控制面板(面板柜)	装有各种检测端子以及 彩色电路图和原理图	套	1
2	点火开关	上海茂育	个	1
3	高压压力表	R134a，0～3.5MPa	个	1
4	低压压力表	R134a，0～1.5MPa	个	1
5	数字式进风口温度表	茂育	个	1
6	数字式出风口温度表	茂育	个	1
7	空调控制器总成	原车全新	套	1
8	空调蒸发箱总成	原车全新	套	1
9	压缩机总成	原车全新	套	1
10	膨胀阀总成	原车全新	套	1
11	干燥器总成	原车全新	套	1
12	鼓风机总成	原车全新	套	1
13	冷凝器	原车全新	个	1
14	冷却电子风扇	原车全新	套	1
15	三相异步电动机	YT 100L1-4	台	1
16	进出风管道及附件	原车全新	套	1
17	移动台架 (带自锁脚轮装置)	1500×1000×1300mm (长×宽×高)	台	1
18	故障模拟与排除装置	茂育	套	1
19	设备教师手册	茂育	套	1
20	设备合格证、保修卡	茂育	套	1

---
