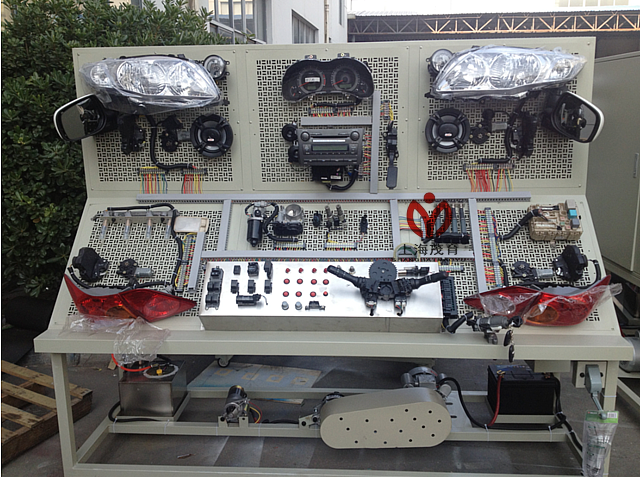

　　汽车电器综合考核实训台是配合大中院校、部队、汽修等专业的汽车培训技能之用，汽车电器实训台采用汽车全车电器系统实物为基础，展示灯光系统、仪表系统、点火系统、起动系统、充电系统、发动机电控系统、喇叭系统、电动车窗系统、电动门锁系统、雨刮系统、电动后视镜系统、音响等各系统的组成结构、全车电器实物各单元模块接线考核、及演示系统工作原理及过程。通过汽车系统的演示，便于学生较快地掌握全车电器系统的原理，提高学生对全车电器系统的初步认识，使学生了解全车电器系统故障起到更直观更深入的教学目的。 二、实训台特点
　　1、适用于各类型院校及培训机构对汽车全车电器系统理论和维修实训的实训教学需要。
　　2、适用于各类型院校及培训机构对汽车全车电器系统模块单元教学需要。
　　3、适用于模块化教学模式的教学需要。
　　4、适用于汽车职业技能电工鉴定接线考核的需要。
　　5、适用于汽车全车电器系统模块的结构与原理认知、接线演示、功能动态演示、电路考核、故障检测与维修、故障诊断与排除等教学需要。
三、结构组成：实训台采用灯光系统、仪表系统、点火与喷射系统、起动系统、充电系统、发动机电控系统、、防盗电脑及点火开关、喇叭系统、电动车窗系统、电控门锁及后视镜系统、雨刮系统、音响系统、全套电器的连接线、实训考核台、移动台架等。
　　主要包含汽车电器八大系统：
　　1-照明插接模块、2-舒适电子系统电器插接模块、3-雨刮器系统电器插接模块、4-音响系统插接模块、5-发动机电控系统模块;6-信号仪表系统电器模块;7-充电模块;8-起动模块。
四、功能特点：
　　1、学生使用跨接线自已动手连接各单元电器元器件(汽车电器八大系统)，对学生进行全车电器各系统的单元模块进行接线考核。
　　2、电器元器件连接线路后，可运行全车电器系统，展示全车电器系统的组成结构及原理。
　　3、电器元器件连接线路后，操纵各种电器开关及按钮，可真实演示汽车电器各系统的工作过程。
　　4. 采用网孔型安装冷板，方便实用。
　　5、单元模块面板上绘有各电器元器件名称及安装元器件端子，学员可直观对照实物，连接电器元器件线路。
　　6、面板上安装有检测端子，可直接在面板上检测整车电器各系统电路元件的电信号，如电阻、电压、电流、频率、波形信号等。
　　7、配备原车故障检测通讯的诊断座，可使用电脑诊断仪对电器电控系统读取故障码和数据流等。
　　8、固定零件采用铝合金表面电镀金色提手。
　　9、各单元模块板方便安装，考核台可安装单个模块进行接线考核，也可安装全车电器各系统的单元模块进行接线考核。
　　10、实训台加装蓄电池的电源总开关等安全保护装置。
　　11、实训台底座部分采用钢性结构焊接，面板柜冲压成形，面板柜与底座可分离，台架表面采用烤漆工艺，带万向自锁脚轮装置。
　　12、 配备有使用说明书、实验指导书等相关资料。
五、外形与颜色：
　　1、设备外形：2040×750×1680mm(长×宽×高)
　　2、设备颜色：亚光灰(用户可选择各种颜色)
六、制造工艺
　　1.网孔板
　　1.1网孔厚度1.5mm
　　1.2加强条：40*20*2.0mm
　　1.3网孔冲压成形
　　1.4表面采用亚光灰喷塑工艺，厚度0.3mm.
　　1.5网孔100*30mm
　　2.设备面板柜
　　2.1钢性结构焊接
　　2.2冷板：1.5mm
　　2.3一次冲压成形
　　2.4表面采用亚光灰喷塑工艺，厚度0.3mm.
　　3.设备底座架
　　3.1钢性结构焊接
　　3.2方管：40*40*2.0mm
　　3.3底板冲压成形
　　3.4表面采用亚光灰喷塑工艺，厚度0.3mm.
　　4.万向脚轮
　　4.1前二只万向带锁止功能脚轮
　　4.2后二只万向脚轮
　　4.3脚轮与台架用M6*4螺丝固定，方便设备维修与维护。
　　4.4脚轮：50mm×50mm(直径×宽度)
　　4.5脚轮支撑：0.5T
七、技术指标
　　1、工作电源：直流12V
　　2、工作温度：-40℃～+50℃
　　3、交流电源：220V

---
