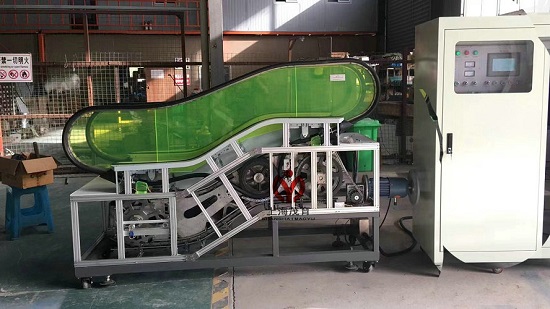

自动扶梯教学模型实训装置

---

　
一、概述
自动扶梯教学模型实训装置适用于职业院校、中职院校电梯技术专业学员进行自动扶梯教学训练。自动扶梯模型,透明教学扶梯,透明扶梯教学模型采用方钢组装成扶梯桁架，梯级踏板系统、扶手带系统、曳引机系统，设备台架、安全检测系统，电气控制控制系统等。
二、技术参数：
1、输入电源：三相四线（或三相五线）AC380V±10% ，工频50Hz；
2、工作环境：环境温度范围为-5℃～+40℃，相对湿度＜85%（25℃）；
3、整机容量：≤2.5kVA；
4、扶梯尺寸：4000mm（长）×800mm（宽）×1600mm（高）；
5、提升高度：300mm；
6、控制方式：PLC或微机控制。
7、安全保护：具有保护接地、过载、过流、漏电流保护功能，安全符合国家标准。
三、主要配置清单:

序号	名称	主要技术指标	数量	单位	备注
1	金属桁架	方钢焊接而成	1	套	含梯路导轨
2	驱动主机	额定电压：AC380；电机功率：0.75W	1	套	含电机、减速箱、制动器
3	驱动链	工程塑料	2	条
4	梯级	进口透明亚克力	1	套
5	梯级传动链		2	条
6	张紧装置	含梯级链轮、轴、张紧小车以及梯级链的弹簧等；	1	套
7	扶手带	黑色，橡胶	2	条
8	扶手带摩擦轮		2	个
9	扶手导轨	含导轨和滚动轴承尼龙导轮组成；	4	套
10	扶手玻璃	采用全透明设计	1	套
11.	围裙板	采用全透明设计	1	套
12.	实训台	采用可编程PLC控制系统	1	套
13.	附加制动器	工作电压：DC100V；	1	套
14.	楼层板	采用全透明设计	1	套
15.	扶梯安全开关	常用安全保护回路开关	1	套

四、实训项目:
1、认识自动扶梯的组成结构名称及作用（张紧装置、梯级系统、梯级导轨、扶手带系统、牵引链、梳齿板、驱动装置等）。
2、认识自动扶梯安全保护装置的作用、安装位置。（梯级链条断裂保护装置、梳齿异物保护装置、扶手带入口安全保护装置、梯级下沉保护装置、驱动链断链保护装置、扶手带断带保护装置、辅助制动器、超速装置、防逆行保护装置等）
3、自动扶梯的基本安全操作与使用；
4、自动扶梯紧急救援；
5、自动扶梯安全回路故障查找及排除；
6、自动扶梯检修电路故障查找及排除；
7、自动扶梯安全监控电路故障查找及排除；
8、自动扶梯动力电路故障查找及排除；
9、自动扶梯控制电路故障查找及排除。

---
