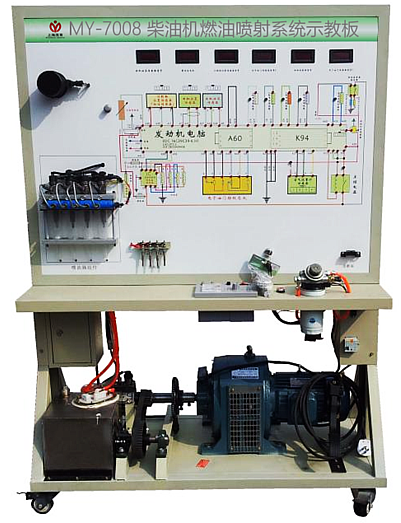

柴油机燃油喷射系统示教板,燃油喷射实训台

---

　 柴油机燃油喷射系统示教板是配合大中院校、部队、汽修等专业的汽车培训技能之用，该设备采用共轨柴油发动机电子燃油喷射系统实物制作，充分展示共轨柴油发动机电子燃油喷射系统的组成结构和工作过程。通过电子燃油喷射系统的演示，可清楚了解内部的结构与功能，便于学生较快地掌握电子燃油喷射系统的构造和原理，提高学生对电子燃油喷射系统的初步认识，使学生了解电子燃油喷射系统更直观的教学目的。本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
二、功能特点：
　　1、真实可运行的共轨柴油发动机燃油喷射系统，充分展示燃油喷射系统的组成结构和工作过程。电机驱动曲轴位置信号轮，可演示电子燃油喷射工作情况。
　　2、示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图与工作原理示意图;学员可直观对照电路图和实物，认识和分析电子燃油喷射系统的工作原理。
　　3、示教板面板上安装有检测端子，可直接在面板上检测电子燃油喷射系统电路元件的电信号，如电阻、电压、电流、频率信号等。
　　4、示教板安装有诊断座，可连接专用或通用型汽车解码器，对共轨柴油发动机喷射系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
　　5、示教板面板部分采用1.5mm冷板冲压成形结构，外形美观;底架部分采用钢结构焊接，表面采用喷塑工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、检测仪器等。
　　6、示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
三、技术规格：
　　1、外形尺寸：(约)：1240×600×1700mm(长×宽×高)
　　2、外接电源：AC 220V±10% 50Hz
　　3、工作电压：12V直流电压;
　　4、工作温度：-50℃～50℃;
　　5、钢管：40*40*3mm
　　6、机柜：1.5mm冷板冲压成形，
　　7、移动脚轮：100*60mm
四、基本配置(每台)：

序号	名       称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子以及彩色电路图和工作原理示意图 （面板：1200*900*4mm)	套	1
2	发动机控制电脑(ECU)	全新	套	1
3	点火开关	全新	个	1
4	诊断座	全新	个	1
5	燃油箱	10L	个	1
6	油泵(含油泵插头)	全新	套	1
7	油泵继电器	全新	个	1
8	高压油泵总成	全新	个	1
9	电子油门	全新	个	1
10	流量计	全新	套	1
11	油轨	带4个120ml玻璃量杯	套	1
12	喷油嘴	全新	个	4
13	曲轴/凸轮轴位置传感器及信号轮	全新	套	1
14	预热塞	全新	个	4
15	预热塞继电器	全新	个	1
16	手油泵	全新	个	1
17	调磁电动机与调节器	全新	套	1
18	移动台架(带自锁脚轮装置)	1240×600×1700mm (长×宽×高)茂育	台	1
19	故障模拟与排除装置	茂育	套	1
20	说明书	茂育	本	1
