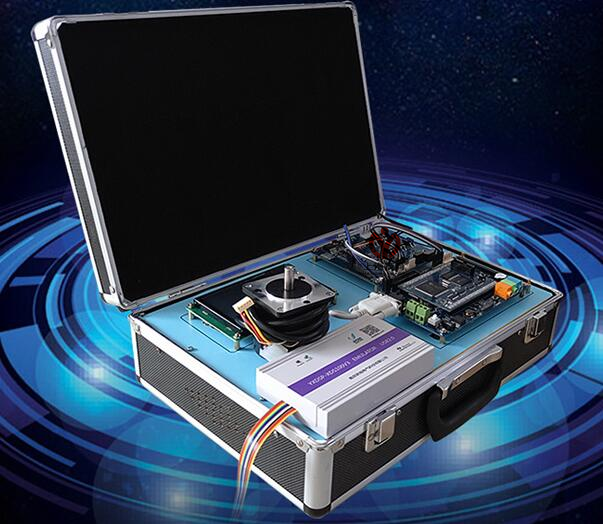

DSP实验箱,DSP教学实验箱,DSP仿真教学系统
作者:管理员 发布时间:2023-09-06 10:46:54

1、DSP端采用28335实用板,以现今主流TMS320F28335为核心,
2、采用六层核心板+底板的形式;
3、BLDC电机平台采用三相全桥隔离控制,精确的PID算法,保证电机精确运转;
4、板载硬件资源丰富,外扩功能强大,可满足各类项目实验。
5、4.3寸触控显示,采用工业类级别,满足恶劣的工作环境,友好的人机界面方便您更好的操作;
6、采用分拆独立的模块化设计理念,既可独立演示,又可整体工作;
7、对于电机控制有独特设计的电机控制口;
8、详细的用户手册,让您轻松入门掌握;
9、注重EMI设计,稳定高效,包括外扩和所有外设资源;
10、主流的F28335平台,是电机控制领域和电力检测领域的首选;
11、丰富的实验例程,可满足各种教学实验,尤其电机控制领域,方便用户对其进行移植。
二、DSP教学实验箱设备参数:
序号 | 项目 | 要求 | |
DSP端 |
1 | 主处理器 | TMS320F28335(开发板形式) |
2 | 键盘 | 外扩3*4矩阵键盘 | |
3 | 液晶显示屏 | 12864液晶屏(带中文字幕库) | |
4 | RS485接口 | 1路RS485接口 | |
5 | CAN | 用于CAN总线组网 | |
6 | 6PWM接口 | 18路PWM(包含6路增强型PWM) | |
7 | RS232接口 | 1路RS232接口 | |
8 | ADC输入接口 | 16路AD输入接口,反馈电机的状态 | |
9 | 音频接口Audio接口 | 提供录音、播音功能 | |
10 | 捕捉接口 | 6路CAP捕捉口(和正交编码脉冲引脚共用) | |
11 | DSP外扩接口 | 20位地址线和16位数据线及其他 | |
12 | SD卡接口 | 用户自配SD卡 | |
13 | 开关电源 | +5V,5A | |
BLDC端 |
14 | 三相无刷电机接口 | 可以与12V—36V电机相连,额定电流不超过4A |
15 | 电机类型 | 有位置传感器和无位置传感器的无刷电机相连 | |
16 | 26针接口,包括PWM脉冲输入接口,AD接口 | 可以与YXDSP-F28335A/B、YXDSP-F2812/basic相连,PWM输入 | |
17 | BLDC_HALL接口 | 位置传感器电机的霍尔传感器输出 | |
18 | CAP_BEMF接口 | 与控制端CAP相连,无位置传感器电机反电动势输出端 | |
19 | CAP_HALL接口 | 与控制端CAP相连,有位置传感器的电机霍尔输出端 | |
20 | 电机电源输入接口 | 24V直流母线电压的输入端 | |
显示端 |
21液晶显示屏 |
工业级4.3寸LCD串口屏,480*272分辨率,5V供电,带触摸 | |
核心处理器 | CORTEX-M3内核+高速FPGA | ||
通讯接口 | RS232电平 | ||
上位机软件 | VisualTFT |
1、主处理器:TMS320F28335,主频150MHz
2、SRAM:片内:34K×16位,0等待
片外:512K×16位,15ns
3、FLASH:片内:256K×16位,36ns
片外:512K×16位,70ns
4、ROM片内:BOOTROM8K×16位
片内:OPTROM1K×16位,36ns
5、A/D片内:2×8通道,12位分辨率,80ns转换速率,0~3V输入量程
6、HOSTUSB2.01通道,全速
7、SCI异步串口2通道,MAX3232
8、CAN总线1通道,符合CAN2.0规范,最高传输速率1Mbps
9、以太网1通道,兼容NE2000,最高传输速率10M
10、工作温度0~70℃
BLDC技术指标
直流母线电压+12~36V
电机额定电流不超过4A
电机霍尔传感器的供电电压+5V
过压过流指示
DSP端基本配置
1、JTAG接口:DSP仿真器连接接口,可进行在线仿真和烧写程序。
2、SCI接口:1路232接口,1路485接口,可以与上位机进行串行通信。
3、PWM接口:18PWM(其中6路高精度HPWM),方便电机控制。
4、CAP接口:4路CAP捕捉口(和6路正交编码脉冲引脚公用)。
5、CAN:1路CAN2.0接口,用于CAN总线组网。
6、ADC输入接口:16路AD输入接口,12位精度,输入电压范围:0—3V。
7、音频接口:3路Aduio接口,提供录音、播音功能
8、电机控制接口:两组电机控制接口,每组可以控制一台3相电机。
9、DSP外扩接口:20位地址线和16位数据线及其他。
10、一个X1226实时时钟和2KB的I2CEEPROM。
11、手动复位按钮,方便用户复位操作
四、DSP(28335实用板实验项目):
实验1:GPIO-LED测试
实验2:GPIO-Setup实验
实验3:TIMER0定时测试
实验4:TIMER1定时测试
实验5:按键中断实验
实验6:FFT实验
实验7:音频输入实验
实验8:SCIB通信实验
实验9:SCIC的RS485通信实验
实验10:SD卡建立txt文件实验
实验11:浮点运算实验
实验12:看门狗实验
实验13:外部Flash读写实验
实验14:外部RAM读写实验
实验15:外部RTC时钟实验
实验16:外部EEPROM读写实验
实验17:DMA方式读写外部RAM实验
实验18:PWM实验
实验19:捕获实验
实验20:CAP捕获PWM信号实验
实验21:SPI中断方式自测实验
实验22:Mcbsp配置为SPI自测实验
实验23:Mcbsp中断方式自测实验
实验24:DMA方式读mcbsp实验
实验25:AD查询实验
实验26:片上触发AD实验
实验27:CAN自测实验
实验28:CAP配置为APWM实验
实验29:HRPWM实验
实验30:高分辨率PWM实验
实验31:线性卷积实验
电机驱动模块实验项目
1、有位置传感器无刷电机的开环控制
2、有位置传感器无刷电机的闭环控制
3、无位置传感器无刷电机的开环控制
4、有位置传感器无刷电机的实验箱的控制
5、提供整个系统中所有的可编程器件的源代码
五、液晶屏幕产品规格:
产品类型:基本型
核心处理器:CORTEX-M3内核+高速FPGA
尺寸:4.3寸
分辨率:480*272
颜色:64K色,16位RGB
通讯接口:RS232图片下载存储容量USB2.0/SD卡/UART1Gbit,任意大小图片存储,累加可存储457张全屏图片
图层:2个图层,层与层之间可拷贝叠加显示
SD卡接口:支持,用于脱机量产和线长指定图片更新
键盘接口:支持,外接4*4矩阵键盘
触摸:支持
功耗开背光:202mA@5V关背光:86mA@5V
电压输入:5-26V
屏有效显示尺寸:长×宽=95.0mm×53.8mm
产品尺寸:长×宽×高=121.8mm×74.7mm×13.5
产品净重:90g
外壳:无
配套上位机:PC机软件VisualTFT
组态控件:支持按钮空间、文本空间、进度条控件、仪表、动画和曲线等常用控件
系统键盘:内置虚拟数字键盘和英文输入法
