直流电动机的启动和调速实验

---

　直流电动机的启动和调速实验目的：
    1、学习并掌握直流电动机的启动方法。
    2、掌握直流电动机的调速方法。
二、实验步骤：

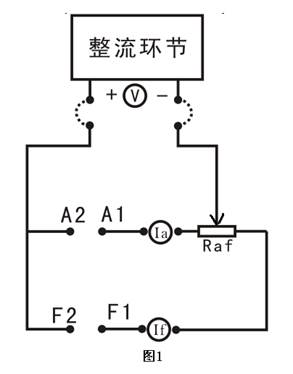

1、如图一在直流电机实验挂箱上连好实验线路图(注意：面板上A1、A2接线柱与电机电枢线圈两端相接，面板上F1、F2接线柱与电机励磁线圈两端相接)。调节左边Raf调节旋钮，使Ra处于最大位置，Rf处于最小位置(逆时针旋到底)，即电枢回路串人最大电阻，励磁回路串入电阻为零，满足启动要求。同时把调压器TB逆时针旋到底。
2、仔细检查连线，特别是励磁回路有否开路，经老师允许后合上开关QS，慢慢调节调压器TB，使直流电机启动，直至直流电压调到220V，启动完毕。
    3、启动完毕后，顺时针调节Raf旋钮，使Ra减少，Ia升高，Rf增大，If下降，调节电机转速，使电机达到额定转速，调速过程中观察n与If的关系。
   4、切断电源停机，把Raf及TB逆时针调到底，经老师检查允许后可拆除实验线路，清理现场。
三、实验注意事项：
    1、开启电源前一定要检查线路，励磁回路绝不允许开路，以防出现飞车。
    2、启动电机前，一定要注意电位器Raf位置(Ra应置最大位，Rf置最小值)，同时TB逆时针旋到底。
    3、因串电阻调速，故实验时间不可过长，开启电源后应尽快完成实验。
    4、实验过程中，如遇异常情况应立即关掉电源开关。
四、思考题：
    1、改变励磁回路的电流调速时，若使Rf上升，则电机转速如何变化？说明原理。
    2、直流电动机启动时，为何要将电枢调节电阻Ra放最大位置而励磁电阻，Rf放最小位？
