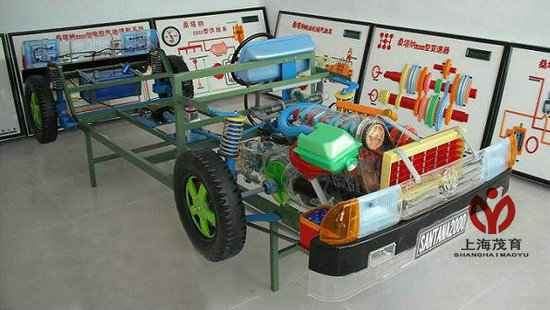

驾校透明整车教学模型,整车教学透明模型

---

　 驾校透明整车教学模型采用桑塔纳2000车型为基础，用于汽车驾驶培训、汽车修理专业教学之用，通过桑塔纳整车模型的演示，可清楚了解轿车内部的机械结构与功能，便于学员较快地掌握轿车的构造和原理，提高学员对轿车的初步认识，实属汽车学校教学教具中最理想的教学模型。
二、结构和特点
桑塔纳模型选用用进口有机玻璃及工程塑料、铸铝汽车部件等，用模具一次成型铸造。内中部件均以工程硬质塑料加工，利用螺丝固定在金属高温烘漆而成的车架上，使模型在牢固度上有很大的提高。桑塔纳发动机总成以电力驱动，油门设有调速装置，能演示发动机转速的高低。离合器分离明显，操纵灵活，离合器外壳整体压模而成，变速器的各档齿轮用各种颜色表示，操纵自如，其中主减速，差速，转动灵活，车轮对开压铸，刻有防滑槽纹，看上去美观大方。转向装置以及电瓶、油箱、水箱，做工精细、富有光泽。制动管路分布清楚，一目了然。电路采用对插件前后分布，前灯架和风扇用透明有机玻璃压模成整体，看上去美观逼真，仪表板及后灯架逼真坚固。
三、产品规格
（1）外形尺寸：320×125×130cm
（2）总重量90kg（净重）。
（3）电源：需带220V交流电源，总耗电不超过200W。
四、装箱及详细安装说明：
（1）整车模型分三箱装运：先将木箱打开把内中的防震稻草轻轻地取出，这时要注意不能用力过大，以免损坏总成及其部件。开箱完毕后将各总成及部件上的防尘尼龙打开,如有积尘，用湿布将其擦净,逐个的放在待安装的清洁干净的室内。
（2）车架及支撑脚的安装：首先安装前、后支撑脚。
（3）发动机离合器变速箱总成（驱动部分）的安装，因包装运输原因，总成上的各部件均末拆下，因此必须小心轻放。然后，将总成装在车架前端，注意轻放，对准螺孔后，套上螺丝钉（6×60mm）拧紧即可。变速器的操纵机构另外装在车架上，再将操纵机构的十字轴一端套向变速器后的变速拉轴上，并对准螺孔。
（4）驱动轮的安装：先将前轮股总成装上前悬挂装置,内外万向节已固定,只须将传动轴安装套对准螺孔拧紧。然后装上转向臂拉杆的球头螺丝。
（5）后桥安装，后桥总成已成整体，将两边的支撑点装上，提起来再装减振器上端的螺母，驻车制动的拉索连拉索座一起将其装在底盘架上，和手制动手柄总成连在一起，如果手制动没有制动效果，请调节拉杆螺母。
（6）前灯架、水箱、电瓶及油门拉杆一起拿到前端对准两边的四只螺孔横向装紧，然后插上各插头，挂上油门拉杆的钢丝，装紧拉杆压板。
五、注意事项
(1)透明整车教学模型用有机玻璃制作，坚固度有限，一定要小心轻放，以免破碎。
(2)安装完毕后一定要保持清洁，可加防尘布，否则影响美观。
(3)不能让学员随意乱动，以免损坏本产品。（如方向盘转角不能太大，变速箱操纵不能用力硬推，驱动轮不能用手强作旋转等）。
(4)不能在高温阳光下暴晒，否则本产品会变形。
