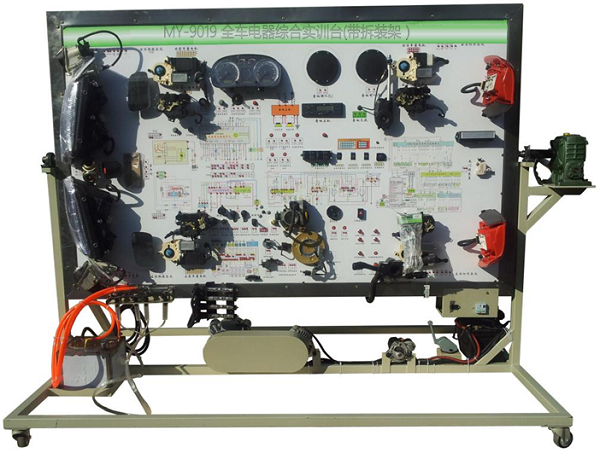

全车电器综合实训台,全车电器综合实训装置

---

　 全车电器综合实训台是配合大专院校、部队、汽修等专业的汽车培训技能之用，实训台采用全新柴油机原车电器实物为基础，充分展示汽车仪表系统、灯光系统、雨刮系统、喇叭系统、发动机电器系统、起动系统和充电系统等汽车电器各系统的组成结构和工作过程。采用减速翻转机构，可使检测面板柜任意角度旋转，并能任意位置锁止，便于学生从不同的角度进行检测。使学生了解汽车电路起到更直观更深入的教学目的，是各汽车学校对电路电器理论和维修实训的理想的教学设备。本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
二、功能特点:
　　1、真实可运行的汽车整车电器系统，充分展示汽车整车电器系统的组成结构。
　　接通电源，操纵示教板上的各种电器开关、按钮、真实演示汽车发动机电控系统、仪表系统、灯光系统、雨刮系统、喇叭系统、点火系统、电动车窗系统、电动门锁、音响系统、起动系统和充电系统等汽车电器各系统的工作过程。
　　采用减速翻转机构，可使检测面板柜任意角度旋转，并能任意位置锁止，便于学生从不同的角度进行检测。
　　2、设备面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图;学员可直观对照电路图和实物，认识和分析汽车整车电器各系统的工作原理。
　　3、示教板面板上安装有检测端子，可直接在面板上检测汽车整车电器各系统电路元件的电信号，如电阻、电压、电流、频率信号等。
　　4、设备面板上安装有诊断座，可连接专用或通用型汽车解码器，对发动机控制单元、组合仪表、舒适系统单元等进行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析、钥匙匹配等自诊断功能。
　　5、设备面板部分采用面板部分采用1.5mm冷板冲压成形结构，外形美观;底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置。
三、技术规格:
　　1、外形尺寸(约)：2080×700×1900mm(长×宽×高)
　　2、动力电源：三相四线(或三相五线)380V±10% 50Hz
　　3、工作电压：直流12V
　　4、工作温度：-40℃～+50℃
　　5、三相异步电动机，型 号：YT 100L1-4
　　6、电压：AC 220V/380V
　　7、功率：2.2KW
　　8、转速：1420r/min
　　9、颜色：7032
　　10、钢管：40*40*3mm
　　11、机柜：1.5mm冷板冲压成形，背面设置维修门;
　　12、移动脚轮：100*60mm
　　13、减速机：MOPA70;1：70
四、基本配置(每台):

序号	名       称	规格型号	单位	数量
1	示教板面板	装有各种检测端子以及彩色电路图	套	1
2	发动机控制电脑(ECU)	原车	套	1
3	诊断座	OBDⅡ	个	1
4	点火开关	带防盗识读线圈	个	1
5	组合仪表	原车	套	1
6	组合开关	原车	套	1
7	左右前大灯总成	原车	套	1
8	左右前雾灯	原车	套	1
9	左右转向灯	原车	套	1
10	左右转向边灯	原车	套	1
11	左右组合尾灯	原车	套	1
12	牌照灯	原车	套	1
13	高位刹车灯	原车	个	1
14	灯光开关	原车	套	1
15	刹车灯开关	原车	套	1
16	倒车灯开关	原车	套	1
17	危险灯开关	原车	套	1
18	线束	茂育	套	1
19	雨刮总成	原车	套	1
20	雨刮控制器	原车	个	1
21	喷水电机	原车	套	1
22	喷水壶	原车	套	1
23	喇叭	原车	个	2
24	喇叭继电器	原车	个	1
25	X触点继电器	原车	个	1
26	雾灯继电器	原车	个	1
27	无分电器点火系统	含点火器总成、火花塞、曲轴位置传感器	套	1
28	模拟喷油嘴指示灯	茂育	套	1
29	燃油泵继电器	原车	个	1
30	燃油泵指示灯	原车	个	1
31	曲轴位置传感器及信号轮	原车	套	1
32	电动窗主开关	原车	套	1
33	左右前车门电脑	原车	个	1
34	舒适电脑	原车	个	1
35	右前门锁电机	原车	套	1
36	左右后电动窗电机	原车	套	1
37	左右后电动窗开关	原车	套	1
38	左右后门锁电机	原车	套	1
39	汽车音响总成	原车	套	1
40	扬声器	6"，200W	对	1
41	起动机总成	原车	台	1
42	发电机总成	原车	台	1
43	三相异步电动机	YT 100L1-4	台	1
44	蓄电池	12V 45Ah	台	1
45	保险丝盒	茂育	个	2
46	电源总开关	50A	个	1
47	移动台架(带自锁脚轮装置)，带翻转架及操作手柄等。	2080×700×1800mm(长×宽×高)	台	1
48	故障模拟与排除装置	茂育	套	1
49	教师手册	茂育	套	1
50	合格证与保修卡	茂育	套	1
