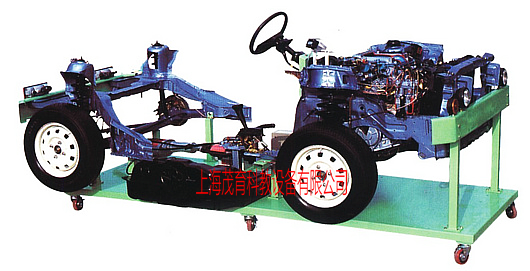

汽车整车构造与传动实验台,汽车整车构造与传动实验设备

---

　 　　汽车整车构造与传动实验台(前驱)是配合大中院校、部队、汽修等专业的汽车培训技能之用，该设备采用发动机前轮驱动、4冲程、4缸、水冷、直列、2000CC、单顶置凸轮轴、汽油机、电子控制。本产品展示乘用车发动机、离合器、变速器、后半轴及轮胎的动力传动系，解释动力传动系的设计原理、力学关系和运动原理的组成结构和工作过程。通过实训台的演示，可清楚了解内部的结构与功能，便于学生较快地掌握底盘系统的构造和原理，提高学生对底盘系统的初步认识，是各汽车学校对底盘系统理论和维修实训的理想的教学设备。本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
二、实验台功能：
　　1、通过剖视结构，容量掌握动力传动系的工作原理和工作过程。曲轴、活塞、气门等部件在剖视的汽缸中清楚地显示。
　　2、点火过程用指示灯显示。进排气系、冷却系、供油系、润滑系、起动机、空调压缩、点火系等全部采用剖视结构，便于教学。剖视的五档变速器，进一步了解其齿轮传动比和内部结构的工作原理。装有转向系统和悬架系统，展示实车全貌。
三、实训台技术参数：
　　1、外行尺寸：2800×1600×1300 mm
　　2、驱动电源：380V/220V
　　3、额定频率：50/60HZ
　　4、额定功率：350瓦1.1千瓦
　　5、工作环境：温度-10℃～+40℃
　　6、相对温度：﹤85%(25℃)海拔﹤4000M
　　7、钢管：40*40*3mm
　　8、移动脚轮：120*80mm
