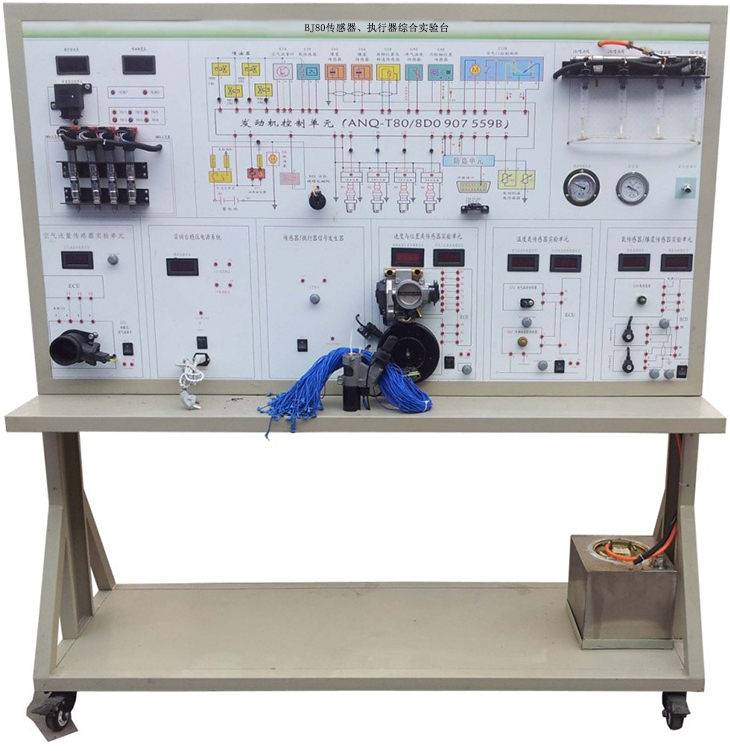

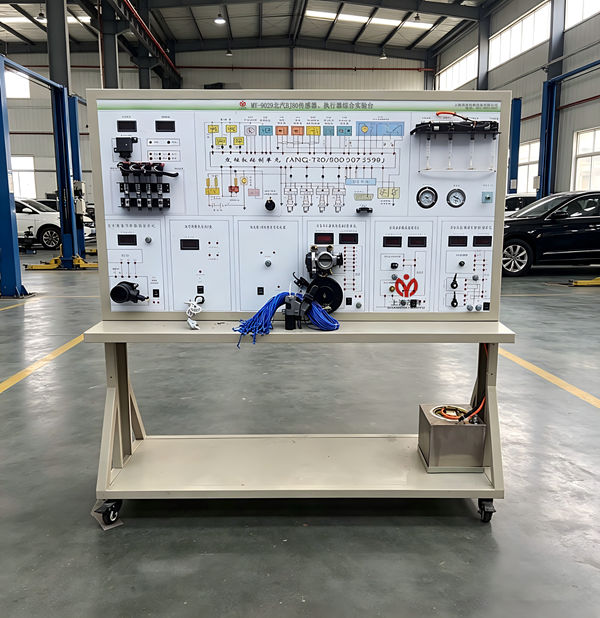

北汽BJ80传感器.执行器综合实训台

北汽BJ80传感器.执行器综合实验台采用全新北汽BJ80汽车（2.0T B207R发动机）传感器与执行器系统的真实部件，充分展示汽车传感器与执行器系统的组成结构和工作过程。

适用于学校对汽车传感器与执行器系统理论和维修实训的教学需要。

二、功能特点

1、采用完整的发动机传感器与执行器部件，使用曲轴传感器信号轮，模拟发动机运行；

实验插接导线连接好后，可真实演示发动机传感器、控制单元、执行器的工作过程(如火花塞点火、喷油器喷油、燃油泵工作的动作过程。)

2、安装原车发动机控制单元，组合仪表，燃油箱，油泵，油泵继电器，保险丝盒，喷油嘴4个，喷油导管，喷油量杯，可移动台架，多个传感器和执行器。

3、示教板面板上绘有彩色喷绘电路图，学员可直观对照电路图对接传感器与执行器，认识和分析汽车传感器与执行器系统的工作原理。

4、示教板上安装有燃油箱，燃油量传感器，发动机控制单元，组合仪表，油泵继电器，点火开关，诊断座，保险盒，安装喷油嘴和量杯，面板上安装有检测端子，可直接在面板上检测发动机控制系统电路元件的电信号。

5、设备面板上传感器侧安装有检测端子，可直接对接传感器与执行器。

6、模拟曲轴位置传感器信号，可使燃油泵工作，喷油嘴喷油，火花塞点火。

7、设备上安装有诊断座，可连接专用或通用型汽车解码器，对发动机控制单元进行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析等自诊断功能。

8、设备面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。

9、设备底架部分采用钢性结构焊接，表面采用烤漆工艺，带自锁脚轮装置，移动灵活。

10、设备工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。

三、技术规格

1、外形尺寸（约）：1740×600×1700mm(长×宽×高);

2、1240×600×1700mm(长×宽×高);

3、外接电源：AC 220V±10% 50Hz

4、工作电压：DC 12V

5、工作温度：-40℃～+50℃

6、燃油压力表：0～10kg/psi

7、颜色：7032

8、钢管：40*40*3mm

9、机柜：1.5mm冷板冲压成形，背面设置维修门；

10移动脚轮：100*60mm

四、基本配置(每台)
