[规格型号]：MY-207D
[产品名称]：五级电工安全考试训练装置
[产品价格]：询价
[咨询专线]：021-56311657
[优惠服务]：立即致电，获取1对1方案定制与优惠价格

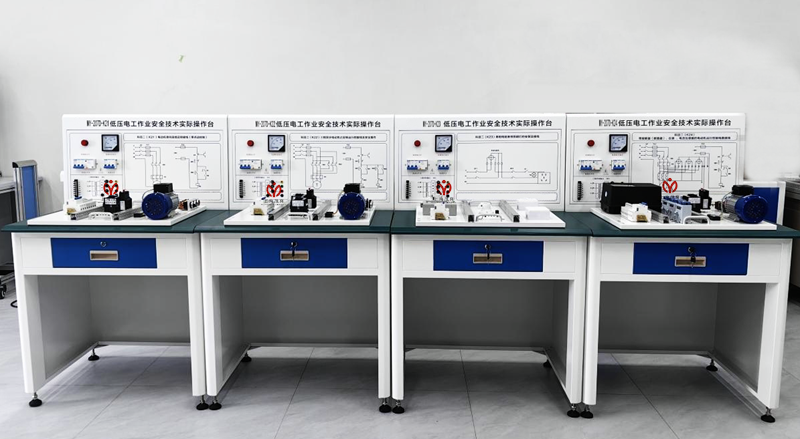

五级电工安全考试训练装置通常应用于职业院校的电工实训教室、企业内部的电工技能培训中心，为低压电工的理论知识转化为实际操作能力提供模拟场景；实训台由多组操作台构成，每组配备电气控制元件（如按钮、仪表、接触器）、电机、电路原理图板等，部分操作台设有抽屉用于存放工具或配件。针对低压电工作业的安全技术开展实操训练，涵盖电路连接、电气设备控制、故障排查等项目，帮助学习者掌握低压电工安全操作技能。
根据《低压电工作业安全技术培训大纲及考核标准》为依据
二、考试科目：安全操作技术（简称K2）

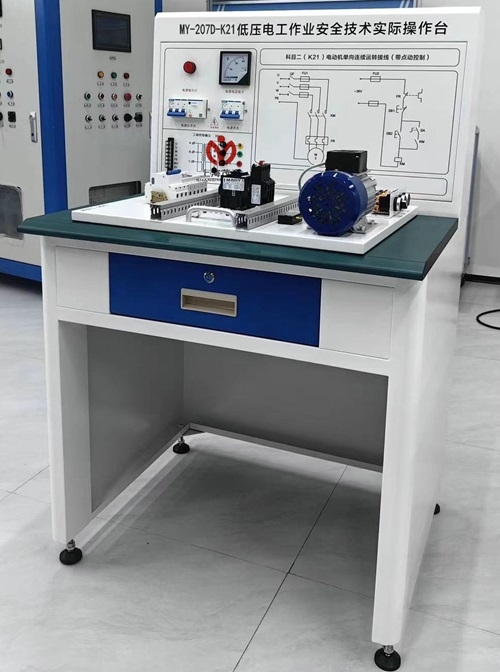

1、电动机单向连续运转接线（带点动控制）（简称K21）
2、三相异步电动机正反运行的接线及安全操作（简称K22）
3、单相电能表带照明灯的安装及接线（简称K23）
4、带熔断器（断路器）、仪表、电流互感器的电动机运行控制电路接线（简称K24）
5、导线的连接，没有独立的实验台（简称K25）
二、操作台配置清单
模块名称 | 主要器件名称 | 规格 | 数量 |
K24实训台 | 低压断路器 | 10A/3P | 1 |
螺旋式熔断器 | 配熔体4A | 5 | |
交流接触器 | AC36V | 1 | |
热继电器 | 1 | ||
电流互感器 | 5/5A | 3 | |
实验按钮 | 绿色1 | 1 | |
红色1 | 1 | ||
旋钮开关 | 左右两档选择 | 1 | |
三相鼠笼式异步电动机 | 1 | ||
零地排 | 零排、地排各一个 | 1 | |
K24实训桌 | 800X700X1180mm | 1 | |
K23实训台 | 低压断路器 | 5A/2P一个 | 2 |
1P+N漏保一个 | |||
单控开关 | 1 | ||
五孔插座 | 1 | ||
单相电度表 | 220V5A | 1 | |
零地排 | 零排、地排各一个 | 1 | |
白炽灯 | 220V/40W | 1 | |
K23实训桌 | 800X700X1180mm | 1 | |
K22实训台 | 低压断路器 | 5A/3P | 1 |
螺旋式熔断器 | 配熔体4A | 5 | |
交流接触器 | AC36V | 2 | |
实验按钮 | 1红 | 1 | |
2绿 | 1 | ||
3绿 | 1 | ||
热继电器 | 1 | ||
三相鼠笼式异步电动机 | 1 | ||
接地排 | 1 | ||
K22实训桌 | 800X700X1180mm | 1 | |
K21实训台 | 低压断路器 | 5A/3P | 1 |
螺旋式熔断器 | 配熔体4A | 5 | |
交流接触器 | AC36V | 1 | |
实验按钮 | 绿色1 | 1 | |
红色1 | 1 | ||
旋钮开关 | 左右两档选择 | 1 | |
热继电器 | 1 | ||
三相鼠笼式异步电动机 | 1 | ||
接地排 | 1 | ||
K21实训桌 | 800X700X1180mm | 1 |
友情提示：
1、设备验收：各采购单位收货时请检查五级电工安全考试训练装置的货品外观，核实五级电工安全考试训练装置的数量及配件，拒收处于受损状态的设备；
2、设备质保：茂育将为各采购单位提供五级电工安全考试训练装置使用说明书和质保期，在质保范围内提供对五级电工安全考试训练装置的提供免费维修；
3、咨询电话：如各采购单位对五级电工安全考试训练装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关五级电工安全考试训练装置的技术咨询；
