东风全车电路电器实验台

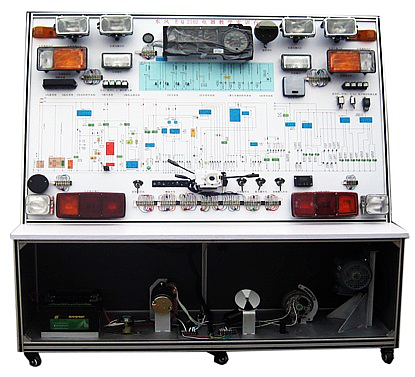

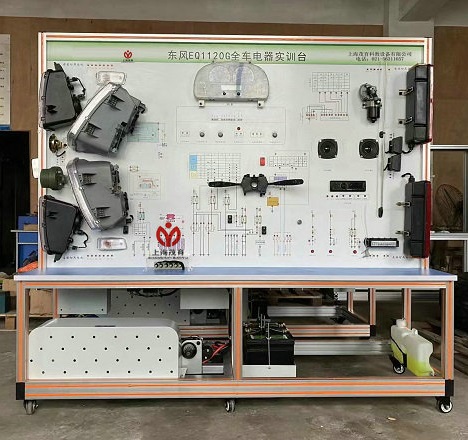

　　东风全车电路电器实验台\东风EQ1120G全车电器实训台-采用天锦柴油机整车电器实物为基础，充分展示汽车仪表系统、灯光系统、雨刮系统、喇叭系统、发动机电器系统、起动系统和充电系统等汽车电器各系统的组成结构和工作过程。

二、功能特点：
1、真实可运行的汽车整车电器系统，充分展示汽车整车电器系统的组成结构。
接通电源，操纵示教板上的各种电器开关、按钮、真实演示汽车仪表系统、灯光系统、雨刮系统、喇叭系统、发动机电器系统、起动系统和充电系统等汽车电器各系统的工作过程。
2、设备面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和实物，认识和分析汽车整车电器各系统的工作原理。
3、示教板面板上安装有检测端子，可直接在面板上检测汽车整车电器各系统电路元件的电信号，如电阻、电压、电流、频率信号等。
4、设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，带自锁脚轮装置，底座上配有40cm的桌面，台面铺装32mm厚彩色高密度复合板，方便放置资料、轻型检测仪器等。
三、技术规格：
1、外形尺寸（约）：2080×700×1900mm(长×宽×高)
2、动力电源：三相四线(或三相五线)380V±10% 50Hz
3、工作电压：直流24V
4、工作温度：-40℃～+50℃
5、三相异步电动机
型 号：YT 100L1-4
   电压：AC 220V/380V
  功率：2.2KW
  转速：1420r/min
6、钢管：40*40*3mm
7、机柜：1.5mm冷板冲压成形，背面设置维修门；
8、移动脚轮：100*60mm
四、基本配置（每台）：

序号	名       称	规格型号	单位	数量
1	面板	装有各种检测端子以及彩色电路图	套	1
2	点火开关	配套	个	1
3	组合仪表	原车	套	1
4	组合开关	原车	套	1
5	左右前大灯总成	原车	套	1
6	左右前雾灯	原车	套	1
7	左右转向灯	原车	套	1
8	左右转向边灯	原车	套	1
9	左右组合尾灯	原车	套	1
10	牌照灯	原车	套	1
11	灯光开关	原车	套	1
12	刹车灯开关	原车	套	1
13	倒车灯开关	原车	套	1
14	危险灯开关	原车	套	1
15	线束	配套	套	1
16	雨刮总成	原车	套	1
17	雨刮控制继电器	原车	个	1
18	喷水电机	原车	套	1
19	喷水壶	原车	套	1
20	喇叭	原车	个	2
21	喇叭继电器	原车	个	1
22	雾灯继电器	原车	个	1
23	起动机总成	原车	台	1
24	发电机总成	原车	台	1
25	三相异步电动机	YT 100L1-4	台	1
26	蓄电池	配套	台	2
27	保险丝盒	配套	个	1
28	电源总开关	50A	个	1
29	移动台架(带自锁脚轮装置)	2080×700×1800mm(长×宽×高)	台	1
30	故障模拟与排除装置	茂育配套	套	1
31	教师手册	茂育配套	套	1
32	合格证与保修卡	茂育配套	套	1

---
