一、功能需求：

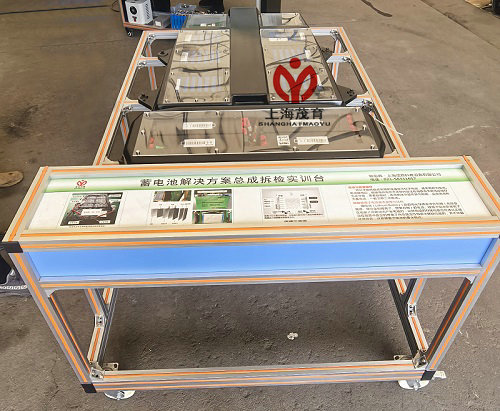

1.实训台安装纯电动汽车动力电池包总成，包含其电池管理系统(BMS)实物。
2.电池包器件完整功能正常，清晰地展示各只单体电池以及它们的成组方式和连线方式，并可反复进行电池模组的拆装操作。
3.电池包在实训台上的按照原车布置方式，需满足方便学员反复拆卸和安装电池模组的要求。
4.BMS在动力电池包上的安装位置以及电气机械连接方式需与原车保持一致，以满足学员反复拆卸和安装BMS的要求。
5.实训台配备单体电池充电机，可以给单体电池补电。
6.学员可对单体电池电压和内阻等进行实测。
7.配套实训指导书等教学资料，完整讲述工作原理，实训项目，故障设置及分析等要点。
8.设备由可移动台架(带原理面教板)、台架水平放置，安装各主要零部件；底部安装4个带自锁装置万向脚轮。

二、需实训项目：
1.学员动手组装电池包及BMS，认知新能源动力电池包（BMS）控制原理。
2.学员动手组装电池包及BMS，认知新能源动力电池包（BMS）主要零部件功能。
3.单体电池充放电实验。
4.单体电池内阻测试实验。
5.纯电动汽车动力电池包分解与组装实训。
三、配置需求：
动力电池包及BMS总成、紧急断电开关、维修开关、霍尔电流传感器，直流接触器（包含充电继电器、总正继电器、总负继电器、预充继电器），单体电池充电器，一体化全铝合金型材搭建的移动台架、设备操作说明书。
四、纯电动汽车动力电池系统原理与教学虚拟仿真软件
1.以纯电动汽车动力电池系统为原型精准测绘，利用先进的实时渲染引擎与物理引擎，逼真展现现实物理教学模型，直观展现纯电动汽车动力电池系统的结构原理与拆装。逻辑关系科学严谨，无冗余元素。渲染满足可读性和真实性，给予用户真实体验感觉。
2、拟现实3D仿真系统利用人机交互系统具有强大的交互操作功能：
具有便捷、人性化的操作方式，可任意控制虚拟现实3D仿真系统中虚拟摄像机，对任意视角的控制------观察物体局部、拉近、围绕物体旋转。
3、虚拟现实3D仿真系统符合院校纯电动汽车教学大纲，对其进行子系统分解学习。
4、动力电池系统的BMS系统模拟：通过平面动画模拟纯电动汽车BMS系统控制策略，动画通俗易懂，操作界面友好。
5、虚拟现实3D仿真系统模拟拆装教学功能：
模型按照原厂维修手册标准的拆装顺序进行程序化设计，学生在分解和装配动力电池组时必须按照科学的顺序进行操作，有助于规范学生的实操标准。
6、虚拟现实3D仿真系统具有结构认知功能：
三维模型对动力电池系统的每个零部件（包括：动力电池组总成、分体电池、电流传感器、主正继电器、主负继电器）等部件进行专业术语标识，可任意控制虚拟现实3D仿真系统中虚拟摄像机，对任意视角的控制------观察物体局部、拉近、围绕物体旋转，可进行结构认知教学。
