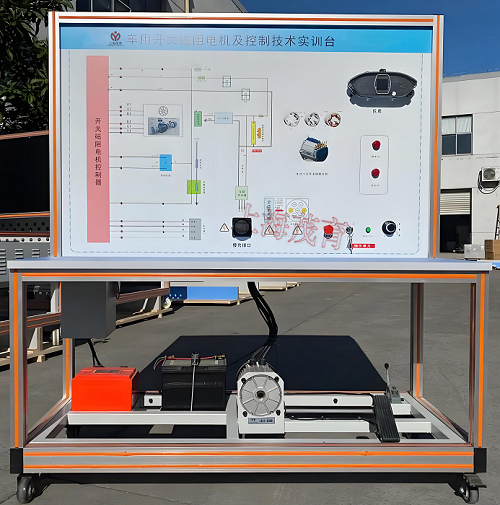

车用开关磁阻电动机控制实训台主要由汽车开关磁阻电机、电机控制器、档位开关、加速踏板、点火开关、电源及故障设置系统组成。

二、产品功能:
功能主要包括以下:
1、汽车开关磁阻电机及控制器的认知；
2、汽车开关磁阻电机及控制器的结构及原理；
3、驾驶员的意图与开关磁阻电机运转之间的体现;
4、配备电压表、电流表对电机运行进行实时监控；
5、常见故障的设置及考核;
6、配备实验说明书。
三、产品规格：
1、外形尺寸（mm）：1500×700×1700(长×宽×高)
2、面板外形尺寸（mm）：1448×940mm（长*宽）
3、电源：220VAC/50Hz
4、电机额定功率：4kw;
5、电机额定转速：3000rpm;
6、电机工作电压：72VDC
7、UV平板喷绘面板，厚度不小于4mm,彩色电路图，不退色、耐磨损；
8、设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面宽40CM,台面铺装32mm厚彩色高密度复合板,经久耐用不生锈，带4个带自锁装置万向脚轮，便于移动。
四、基本配置(每台)：

序号	名称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子，彩色电路图和工作原理示意图，1200*900mm	套	1
2	组合仪表	电动汽车专用	个	1
3	点火开关	配套	套	1
5	电机控制器	与电机配套	套	1
6	车载充电器与充电接口	与电池配套	套	1
7	DC-DC转换器		套	1
8	HV磷酸铁锂离子动力电池组	72V	套	1
9	开关磁阻电机驱动系统	72V	套	1
10	半轴刹车系统	电动车专用	套	1
11	档位开关	电动车专用	套	1
12	油门控制装置	电动车专用	套	1
13	直流接触器	DZ47	套	1
14	电源总开关	配套	套	1
15	移动台架	1240×600×1700mm(带自锁脚轮装置)	台	1
16	保险丝盒	茂育配套	套	1
17	保修卡/合格证	茂育配套	套	1
18	教师手册	茂育配套	套	1
19	故障模拟与排除装置	配套	套	1

---
