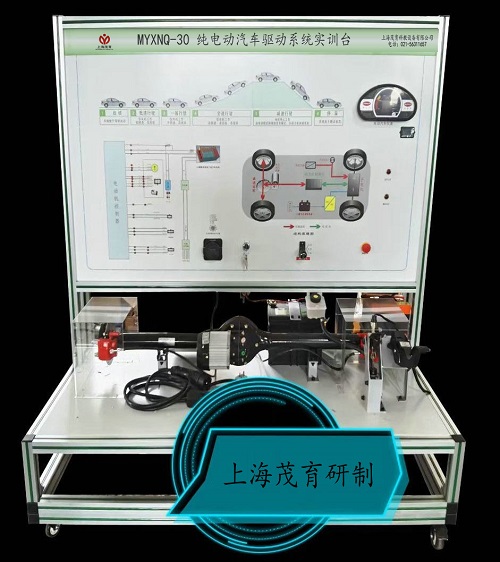

一、纯电动汽车驱动系统实训台-介绍：
该实训台采用真实的纯电动汽车驱动系统实物为基础，可真实展示纯电动汽车驱动系统的组成结构和工作过程。适用于学校对纯电动汽车驱动系统的教学需要。能满足汽车新能源与节能实训课程的教学需要。

二、功能特点：
1、真实可运行的纯电动汽车驱动系统，充分展示纯电动汽车驱动系统的组成结构和工作过程。
2、实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的UV平板喷绘的彩色电路原理图。
3、实训台面板上安装有电动汽车仪表，可实时显示动力传递过程、车速、电压、温度等、电控系统故障指示灯等参数变化。
4、实训台面板上安装有检测端子、可直接在面板上检测各控制单元管脚的电信号，如电阻、电压、电流、频率信号等。
5、实训台配备有电子油门控制装置，可方便对纯电动汽车驱动系统进行加减速。
6、实训台配备有电源总开关、转动部件防护罩等安装保护装置。
7、设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面宽40CM,台面铺装32mm厚彩色高密度复合板,经久耐用不生锈，带4个带自锁装置万向脚轮，便于移动。
▲8、配套新能源汽车整车控制器（软硬件一体），配套整车控制器的上位机软件用于监控和参数标定，整车控制器满足师生进行二次开发，实现新能源汽车控制器创新制作的功能。
三、技术规格
   1、工作电源：HV磷酸铁锂离子动力电池组
   2、工作温度：-40℃～+50℃
   3、设备颜色：标准7032等
   4、设备钢管：40*40*3mm
   5、设备机柜：1.5mm冷板冲压成形，背面设置维修门；
   6、移动脚轮：100*60mm
   7、外形尺寸：1240×600×1700mm(长×宽×高)
