[规格型号]：MYNJ-104

[产品名称]：农机空调系统检修与考核实训台

[产品价格]：询价

[咨询专线]：021-56311657

[优惠服务]：立即致电，获取1对1方案定制与优惠价格

产品介绍：

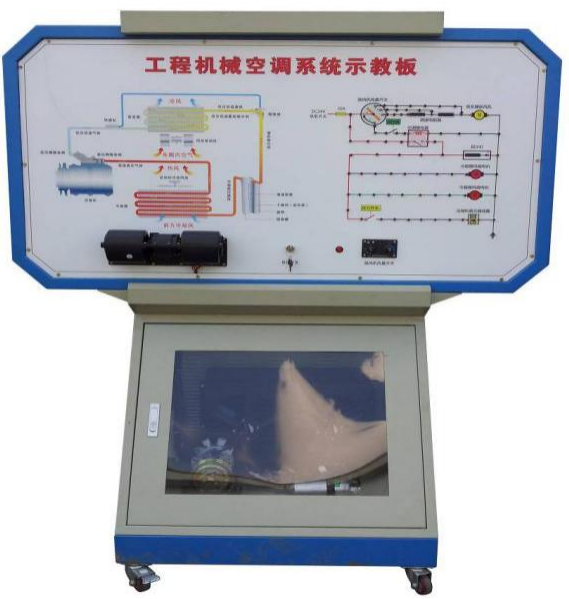

农机空调系统检修与考核实训台

一、产品简介
农机空调系统检修与考核实训台采用全新农机轻卡单风口空调系统为基础，充分展示工程机械空调系统的组成结构和工作过程。适用于各类学校对农机轻卡空调系统理论和维修实训的教学需要。
二、功能特点
1.真实可运行的农机轻卡空调系统，充分展示农机轻卡空调系统的组成结构和工作过程。
2.由三相电机做为动力源，带动空调压缩机工作。操作空调控制面板，可真实演示农机轻卡空调系统的工作过程以及工作原理。
3.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；UV平板喷绘面板打印有永不褪色的彩色电路图与工作原理图；学员可直观对照电路图和实物，认识和分析汽车单风口空调系统的工作原理。
4.实训台面板上安装有检测端子，可直接在面板上检测空调系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
5.实训台面板上安装有高、低压力表，进出风口温度表，可实时显示空调管路压力、进出风口温度的参数变化。
6.实训台提供了学员练习加注制冷剂、检漏等实操工作平台。
7.实训台R形钢结构焊接，面板箱采用嵌入式固定安装；底部设置三角形储物箱，安装透明单开门。表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三、技术规格
外形尺寸：1600×700×1700mm(长×宽×高)
动力电源：220V
外接电源：交流220V
工作电压：直流12V
制冷剂：R134a
工作温度：-40℃～+50℃
高压压力表：0～3.5MPa
低压压力表：0～1.5MPa
电动机：
电压：AC 220V
功率：4KW
转速：1420r/min
颜色：7035
钢管：40*40*3mm
面板机柜：1.5mm冷板冲压成形，背面设置维修门；
移动脚轮：120*80mm
四、基本配置(每台)

序号	名称	规格型号	单位	数量
1	检测控制面板(面板柜)	装有各种检测端子以及彩色电路图和原理图（16009004mm)	套	1
2	点火开关		个	1
3	高压压力表	R134a，0～3.5MPa	个	1
4	低压压力表	R134a，0～1.5MPa	个	1
5	数字式进风口温度表		个	1
6	数字式出风口温度表		个	1
7	单风口空调控制器总成		套	1
8	单风口空调蒸发箱总成		套	1
9	压缩机总成		套	1
10	膨胀阀总成		套	1
11	干燥器总成		套	1
12	鼓风机总成		套	1
13	冷凝器		个	1
14	冷却电子风扇		套	1
15	电动机	AC220V4KW	台	1
16	R形移动台架(带自锁脚轮装置)	1600×700×1700mm(长×宽×高)	台	1
17	故障模拟与排除装置		套	1
18	设备手册		套	1
19	设备合格证、保修卡		套	1
