上海茂育科教设备有限公司

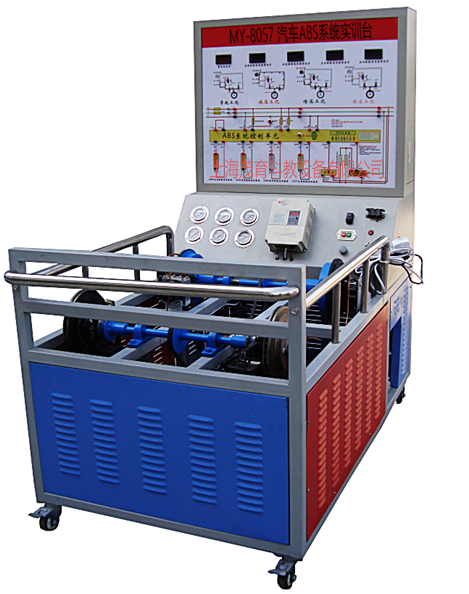

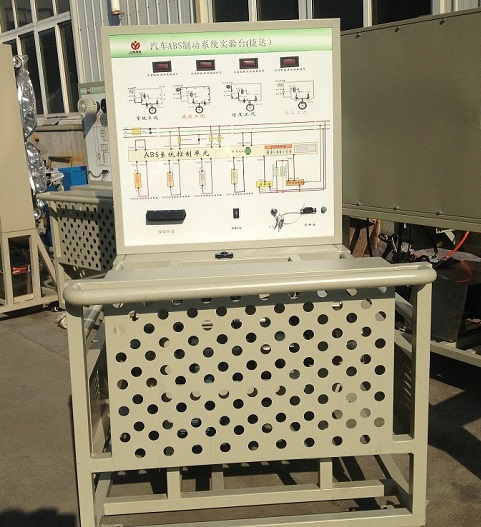

　　汽车ABS系统实验台是配合大中院校、部队、汽修等专业的汽车培训技能之用，该设备采用帕萨特B5汽车ABS制动系统为基础，配有ABS系统工作原理图，真实展示紧急制动时ABS系统工作过程。通过实训台的演示，可清楚了解汽车ABS制动系统内部的结构与功能，便于学生较快地掌握的构造和原理，提高学生对汽车ABS制动系统的初步认识，使学生了解汽车ABS制动系统起到更直观更深入的教学目的，是各汽车学校对发动机理论和维修实训的最理想的教学设备。本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。

二、汽车ABS制动系统实训台功能特点
1、真实的汽车ABS制动系统实物为基础，完整展示ABS制动系统的组成结构。
2、由三相异步电动机带动前后轴转动，模拟汽车行驶。紧急踩下制动踏板时，ABS系统开始工作，前后制动盘保持微量转动，制动踏板上可感觉不断弹脚，真实演示汽车ABS系统的工作过程。
3、实训台面板上绘有彩色UV平板喷绘电路图和液压管路图，学员可直观对照电路图和ABS制动系统实物，认识和分析控制系统的工作原理。
4、实训台面板上安装有检测端子，可直接在面板上检测各传感器、控制单元管脚的电信号，如电阻、电压、电流、频率信号等。
5、实训台安装有压力表，可实时显示制动总泵和四个制动分泵的液压变化。
6、实训台面板上安装有故障指示灯和诊断座，可连接专用或通用汽车解码器，对ABS电控系统进行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析等自诊断功能。
7、设备面板柜：1.5mm冷板冲压成形，背面设置维修门；底座采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
▲8、采用电磁多片式离合器连接制动盘与电机输出轴、可实现各车轮制动差速。
三、汽车ABS制动系统实训台技术规格：
    1、外形尺寸：1500×1000×1700mm(长×宽×高)
    2、驱动电源：三相四线(三相五线 380V±10% 50Hz)
    3、外接电源：交流220V±10% 50Hz
    4、工作电压：直流12V
    5、工作温度：-40℃-+50℃
    6、主油道压力表：0-250kg/psi
    7、制动分泵压力表：0-100kg/psi
    8、变频器：
    9、功率：4KW/5.5KW
    10、输入：AC 3PH  380V±15%  50/60Hz
    11、输出：9A/13A  AC 3PH  0-380V  0-400Hz
    12、三相异步电动机：
    13、电压：AC 220V/380V 50Hz
    14、电流：11.8A/6.8A
    15、功率：3KW
    16、转速：1420r/min
    17、真空泵：
    18、电压：AC 220V 50Hz
    19、功率：370W
    20、抽气速率：48L/min
    21、极限压力：6.7×10-2Pa
    22、转速：1400r/min
    23、进气口径：Ø8
    24、用油量：1L
    25、噪声：≤68
    26、钢管：40*40*3mm
    27、移动脚轮：100*50mm
28、面板柜：1.5mm冷板冲压成形，背面设置维修门；
