上海茂育科教设备有限公司

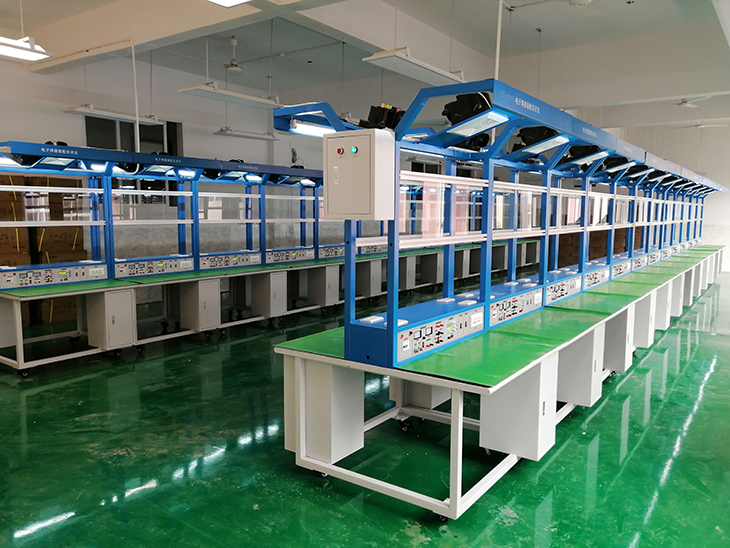

电子工艺焊接装配实训台

---

　
一、概述：
电子工艺焊接装配实训台是高度仿真工厂的电子焊接装配生产线，满足学员电子制作、电子设计大赛、课程设计、毕业设计、创新实践活动等综合性、设计性、创新性的实训要求。可培养学生的实践能力和创新能力。适合技术学校、职业培训学校、职教中心、鉴定站／所等电子类专业《电子工艺》相关课程的教学实训和鉴定考核。
二、技术性能：
1、输入电源：三相四线380V±10％50Hz
2、工作环境：温度-10℃～+40℃相对湿度<85％(25℃)
3、装置容量：<200VA
4、外形尺寸：单个实训台尺寸为1.1m×1.3m×2m。
三、生产线配置：
主要由实训台、电源柜、实训线路板、元件包、工具套件等组成。实训装置为两面双组型结构，正反两面均有以下相同的资源。
1、实训台
实训台主要由实训桌、实训面板、钢木框架、顶部框架等组成。
（1）正反两面备配有一个工具柜，可放置实训套件、工具和资料等；台面上铺有绿色防静电桌垫；另外还设有四个带刹车的万向轮，便于移动和固定。
（2）正反两面各有一块实训面板，分别提供九路AC220V电源插座接口和四路固定直流电源，其中直流电源电压分别为±12V、±5V，每路均有短路、过渡保护和自动恢复功率。
（3）钢木框架为双层结构。第一层用于挂放元件盒（焊接工序用）或实训挂箱（调试工序用）。第二层设有四个PVC夹板，可用来夹放相关实训资料。
（4）顶部框架上设有电风扇和30W日光灯（照明设备）各两个。
（5）采用手推插件线专用铝滑轨，导轨间距0-350mm可调，双边布置。
（6）工艺卡：在灯架中间设一路工艺指导卡架，采用H型铝导轨制作，每工位布置一块300×400×1.5mm透明有机玻璃板。
★2、电子实训创新教学与管理模块-元器件检测模块：
（1）印刷线路板为单层印刷电路板，印刷线路板厚度为2mm，每块印刷线路板四个角上有4mm镙丝固定孔。
（2）印刷线路板的正面印刷：正面用白底黑字清晰的绘制出器件符号。印刷线路板的反面制作：印刷线路板线宽3mm，器件装在反面, 正面用镀金接线孔引出。
（3）线路板固定在塑料密封盒口上，塑料密封盒底内贴一个写有编号内容的无线射频卡，手持式RFID读卡器，除了要能读写无件盒的编号，还要能显示出该元件盒的标准答案。
（4）元器件检测元件为三极管、电解电容、二极管，晶闸管、单结晶体管检测内容为器件类型、 管脚名及好坏的判断，每块检测板在内部接线要有所差异，如三极管的E、B、C三个极任意接到编号为1、2、3的三个引出点上。
注：（5）RFID读卡器为整个实验室配置1套。
3、实训线路板(每个工位1套)
常规配备六管超外差式调频收音机、LED数字电子钟、多路抢答器等实训线路板。
4、实训工具套件
配备常用的数字式万用表、剥线钳、尖嘴钳、斜口钳、小十字螺丝刀、大十字螺丝刀、小一字螺丝刀、大一字螺丝刀、小镊子、剪刀、真空吸笔、恒温电烙铁、烙铁架、焊锡丝、吸锡器等工具。
四、实训项目：
任务一：多路抢答器生产
1)多路抢答器元器件认识及测量
2)多路抢答器原理图识读及工艺文件填写
3)多路抢答器装配工具与准备工艺
4)多路抢答器主板焊接
5)多路抢答器主板调试
6)多路抢答器电路板检验
任务二：LED数字电子钟生产
1)LED数字电子钟元器件认识及测量
2)LED数字电子钟原理图的识读及工艺文件填写
3)LED数字电子钟的装配工具与准备工艺
4)LED数字电子钟主板焊接
5)LED数字电子钟主板调试
6)LED数字电子钟主板检验
任务三：六管超外差式调频收音机整机生产
1)调频收音机元器件认识及测量
2)调频收音机原理图识读及工艺文件填写
3)调频收音机常用装配工具与准备工艺
4)六管超外差式调频收音机主板焊接
5)六管超外差式调频收音机整机调试
6)六管超外差式调频收音机整机检验
7)六管超外差式调频收音机整机包装

---
