上海茂育科教设备有限公司

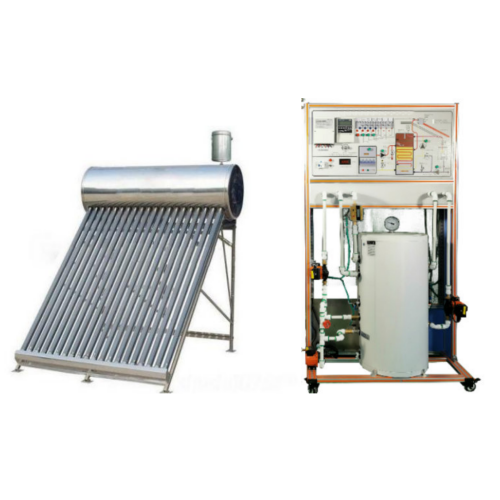

管式太阳能供热实训装置

---

　

一、产品概述
MYCN-93C管式太阳能供热实训装置设计用于太阳能工程的理论和实践研究，这些设施用于获得用于卫生、空调和类似服务的热水，具有广泛的教学应用。
二、实训功能
能供学生根据安装规范，使用专用工具，将太阳能热水器、电加热器、自动上水阀、温度水位显示器及管配件组装成一个具有完整功能的太阳能热水器，并为太阳能热水器安装进出水管路，最后进行进水用水检验。
三、功能组成
培训装置包括四 太阳能热水器、电加热器、自动上水阀、温度水位显示器、管配件、专用工具和安装实训平台, 太阳辐射传感器、量计数器。所组成, 代码开放。
1、主模块
1)主模块安装在一个垂直框架中实现，包含一个前面板，其中包含一个真实详细的系统系统图，以及用于一次和二次回路中液体的循环图、存储和控制的组件。
2)部件必须垂直放置在底座上，便于在手册中描述的实际操作过程中对所有部件进行装配和拆卸操作。教必须在前面和后面都有开口，让学生从每一边看到组件。
2、太阳能单元：
1）系统装配的太阳能电路换热器,、不锈钢水箱:容量:80L,功率1200W,加热时间(ΔT = 45°C)h,分钟。太阳能集热器，太阳能回路加载/卸载阀，流量调节器，空气释放阀，安全阀，压力计，温度计，止回阀，膨胀罐，流量调节器，太阳能回路泵，水泵，泵回路支持
2）系统详图。
3）设有液晶显示屏的电子控制中心，以显示数据。
4）电源、保护和状态灯。
5）温度系统：3个用于计算能量的太阳辐射传感器。
*6）一个热量计数器。
3、真空集热管
1）真正的太阳能电池板必须放置在一个金属结构中，并通过柔性管道与主模块连接，柔性管道上有排放、安全和注入阀门。
2）储水80L
3）吸收管数量:7根(
4）流体体积:1.5L (MS)
4、供水系统一套：
由水箱、水泵、组成，管道自拔插座，方便快捷，
5、控制器：
标准的太阳储水式控制器一套
四、技术指标
1、工作电压：单相三线220V±50Hz
2、整机容量：＜2000W
3、外形尺寸：800×700×1650mm、810×1200×1150mm
4、真空管数：7管
5、加热方式：太阳能加热、电加热
6、控制方式：智能全自动
7、进水要求：0.05MPa～0.75MPa。
五、实训项目
1、储水式太阳能机架的安装实训
2、储水式太阳能进水管路的安装实训
3、储水式太阳能排水管路的安装实训
4、储水式太阳能真空集热管的安装实训
5、储水式太阳能进水出水检验实训
6、储水式电加热器的安装实训自动上水阀的安装实训
7、储水式温度水位显示器的安装实训温度水位显示器的设备和操作实训
8、储水式太阳能热水器的维护保养实训
9、储水式识别所有组件以及它们如何与其操作相关联。
11、储水式解释由控制提供的情景数据。
12、储水式制暖设备、空调等的选型标准
13、储水式设施的装配和维护标准。
六、主要配置清单：
太阳能主体、实验台架子、压力水泵、不锈钢水箱、水管、专用接头、控制器、电磁阀、水龙头、太阳辐射传感器。

---
