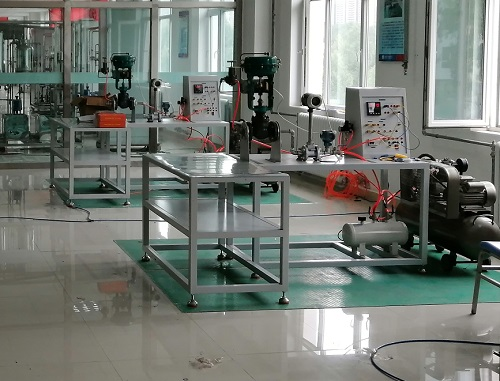

气动调节阀拆装调校实训装置

产品展示

联系我们

上海茂育科教设备有限公司
销售中心：上海市普陀区祁安路88-6号
生产基地：上海松江工业园
电话：021-56311657 / 56411696
传真：021-56411696
手机：13918521958
手机：13916286558(陈经理)
手机：17821391226(陈老师)
业务QQ：65116877 68079708
网址：www.jiaoxueyq.com
邮箱：shanghaimaoyu@126.com

首页行业标准 > 列表

作者：管理员发布时间：2025-04-07 16:13:25

一、MYCN-29气动调节阀拆装调校实训装置参数：
1、参考尺寸：≥900*600*700mm
2、实训台面采用一级冷轧钢板
3、实训台架采用50*50mm方钢管焊接，能调整水平；
4、表面喷塑处理；
5、实训台面板。
二、操作盘1套
1、参考尺寸：≥500*180*600mm；
2、台面采用一级冷轧钢板；
3、表面喷塑处理；
4、盘内预留管路阀门安装位置；
5、转换开关。
三、漏电开关1个
电压220VAC；
四、盘内附件1套
仪表接线端子、铜管测量管道、电源插座、开关
五、数字精密压力变送器1个
1、测量范围：0～0.6Mpa
2、测量介质：气体；
3、表盘直径：100mm；
4、安装方式：仪表盘上安装；
5、现场显示
6、输出4-20mA
六、涡轮流量计1个
1、测量介质：气体；测量范围：10L/min，压力：0.8MPa
测量范围：0～0.6Mpa
2、测量介质：气体；
3、表盘直径：100mm；
4、安装方式：仪表盘上安装；
5、现场显示
6、输出4-20mA
七、行程测量专用仪表1套
1、量程.0-30mm；
2、液晶显示器；
3、磁性仪表座；
4、测量调节阀行程时专用链接件；
5、配数据专用线
八、操作器1套
1、电源：220VAC或24VDC
2、阀位控制输出：0～10mA或4～20mA或0～5V或1～5V可选
3、阀位反馈输入：0～10mA或4～20mA或0～5V或1～5V可选
4、报警继电器输出：220VAC/3A或24VDC/3A
5、输入输出光电隔离
6、通讯接口：RS485或RS232
九、盘装测量阀门2套
材质铜；直径：6mm；流量20L/min；接口G3/4内、外螺纹。
十、管路阀门2套
1、材质：不锈钢；
2、公称通径DN15，PN1.6Mpa
十一、气动精密调压器1套
1、气源压力：0-0.6Mpa；
2、输出压力：0.4-400Kpa连续可调；
3、连接形式：ZG1/4″(PT1/4)；
十二、空气减压阀1套
气源压力：0-1.0Mpa；输出压力：12-600Kpa可调。
十三、气源缓冲罐1个
材质：A3钢；参考尺寸：≥Φ89*500mm，防腐处理。
十四、安装支架2套
1、材质：碳钢法兰；公称通径DN32；PN1.6Mpa。
2、支架底部可自由移动；
3、表面镀锌处理。
十五、辅助操作台1套
1、参考尺寸：≥1200*600*700mm，二层；
2、实训台面采用一级冷轧钢板；
3、实训台架采用30*30mm方钢管焊接，能调整水平；
4、表面喷塑处理；
5、配零部件定位摆放标识；
6、实训台面铺厚度2mm透明胶板。
十六、气源管道快速接头1套
1、管道直径：6mm；材质：铜；数量1米
2、管道直径：6mm；材质：PVC；数量5米快速接头5个等满足使用。
十七、配套工具1套

1	十字螺丝刀	6〞；工具钢；工程塑料手柄。	1把
2	一字螺丝刀	6〞；工具钢；工程塑料手柄。	1把
3	开口扳手	10-12；工具钢。	1把
4	开口扳手	14-17；工具钢。	1把
5	开口/梅花扳手	13-13；工具钢。	1把
6	开口/梅花扳手	16-16；工具钢。	1把
7	活扳手	12〞；工具钢。	1把
8	梅花扳手	22-24；工具钢。	1把
9	内六角扳手	8mm；工具钢。	1把
10	锤子	3磅；工具钢木质手柄。	1把
11	錾子	12〞；T11钢材质。	1把

十八、能够完成以下实训项目：
1、气动薄膜控制膜头的拆解与组装；
2、阀门定位器在控制阀上的安装、调试；
3、手操器的电路、气路连接；
4、调节阀行程校验；
5、调节阀本体试漏；
6、调节阀泄漏量测试；
十九．配套附件、资料1套
满足本实训装置需要，满足本实训装置使用的实训指导手册（电子版、纸质版1套）
