通用制冷原理实训考核装置

作者:管理员     发布时间:2025-03-17 14:14:55



一、产品概述:

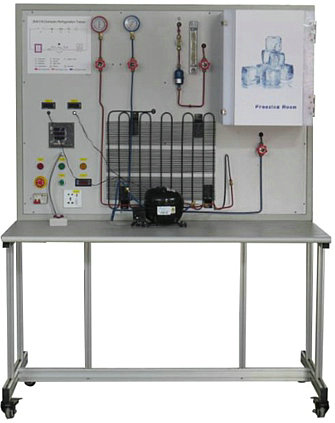

MYN-525通用制冷原理实训考核装置敞开式设计,安装有制冷管路设备,配各种电路原理图实训板,并将电路所需的电器元件安装在实训板上,学生可根据电路原理图的要求进行制冷电路的接线实训、制冷回路相关指示数据的分析、制冷回路常见故障分析等。提供复合式(单门直冷式、双门直冷式、双门间冷式)电冰箱电气控制线路的实际工业用电器,形象直观,可靠性好,使用寿命长,可自行连接线路,并任意设置故障点。适用于技工院校、职业学校作为制冷基本技能的实训。
二、特点:
1、实训装置直观展示了直冷式冰箱的系统结构、工作原理,可以清楚的观测到制冷循环系统结构及主要部件的实物,便于教学演示讲解及学生对课本知识的理解掌握。此外,管路中设有视液镜可观察制冷剂状态;各段管路采用颜色标示,方便学生识别,其中高压管路为红色,低压管路为蓝色。
2、实训柜集直冷/无霜式式电冰箱于体,电冰箱系统真实完整,结构清晰、紧凑,与实际冰箱制冷系统、电气系统一致。同时可满足对直冷式式电冰箱实训的要求
3、系统采用真实的制冷机组(压缩机、翅片盘管式蒸发器、铝复合板吹胀式蒸发器、钢丝式冷凝器等),与实际装置接轨。
4、装置设有直冷式/间冷式冰箱电气控制线路接线区域,可完成不同方式的运行模式,有利于学生将理论应用于实际,并培养学生实际操作动手能力。
5、可设置模拟故障,学生根据工艺分析故障可能产生的原因,确定故障发生的范围,并进行五、排故。有利于开展技能鉴定、考核工作
6、手动节流阀:管道系统中设置了一个手动膨胀阀,实验时可模拟制冷系统中的流量开度,观察制冷功率的效果。
6、模拟风冷化霜系统,配置有一套模拟化霜电路,可模拟加热,实验性强
7、随机配置有一套的制冷工具,可完成制冷系统中的抽真空、加制冷剂,处理冰堵,制冷效果不好等现象
三、主要技术参数:
1.输入电源:AC220V±5%50Hz
2.装置容量:<0.2KVA
3.环境温度:-5℃~40℃
4.相对湿度:≤90%(25℃)
5.外形尺寸:1200×600×1700mm
6.制冷剂类型:R600A
四、产品组成
1.直冷\无霜式电冰箱制冷系统:
实训台提供1/9匹冰箱制冷压缩机QD60(85W0.65AR12)、直冷式蒸发器(铝复合板吹胀式蒸发器及下蒸发器、钢丝式冷凝器(17档)、冷凝风扇照明灯及门开关双金属片热保护继电器、PTC启动器、重锤启动器、毛细管。
2.仪表
(1)交流电压表1只:测量范围0~250V,精度1.5级,用于监测电源电压。
(2)交流电流表1只:测量范围0~3A,精度1.5级,用于观测系统启动电流及正常工作电流。
(3)温度表4只:采用PT100传感器,三位半数显,可分别测量冷冻室温度、冷藏室温度、冷凝器进口及出口温度。
(4)真空压力表2只:测量范围为-0.1~0.9MPa、-0.1~1.5MPa,可显示系统低压侧、高压侧的压力。
3.模拟冷藏箱体:分成冷藏和冷冻两个,保温效果好,温度可自动控制,排除教学机不能停机的的麻烦。
4、铝型材实训桌子一套:1200×600×1700mm,面板为铁质彩色喷绘,桌子由4040铝材构建而成
七、实训内容:
1、初级技工基本技能实训
(1)专用工具的操作
(2)制冷系统管件焊接
(3)制冷系统试压及检漏
(4)制冷系统抽真空及充注制冷剂
2、中级技能实训(设计、安装、调试及检修)
(1)电冰箱电气线路器件的认识和测量
(2)直冷式电冰箱电气控制线路接线及系统运行
(3)直冷式电冰箱维修实训及故障分析
3、电冰箱故障检修
(1)复合门开关公共端开路
(2)门开关开路
(3)温控器开路
(4)保护继电器开路
(5)系统脏堵
(6)系统冰堵
五、工具配置
序号 货品名称 货品型号 单位 数量 备注说明
1 胀管器 2000 1
维修双表 CT536 1 (包括三色加液管)红,黄,兰色,各1条。
2 真空泵 FL1L 1
3 制冷剂钢瓶 F12 1 1KG
公英转换接头 2 公制/英制
六、配置表
序号 名称 备注 数量
1 压缩机1/2   1
2 液视镜   1
3 冷凝器   1
4 蒸发器 1
5 低压表 立式 1
6 轴流风机 110MM 1
7 手动膨胀阀 1/4 1
8 过滤器 3/8 1
9 储液器 1/4 1
10 毛细管   1
11 温度表 I900 4
12 有机玻璃箱 两层
13 双路温控器 电子
