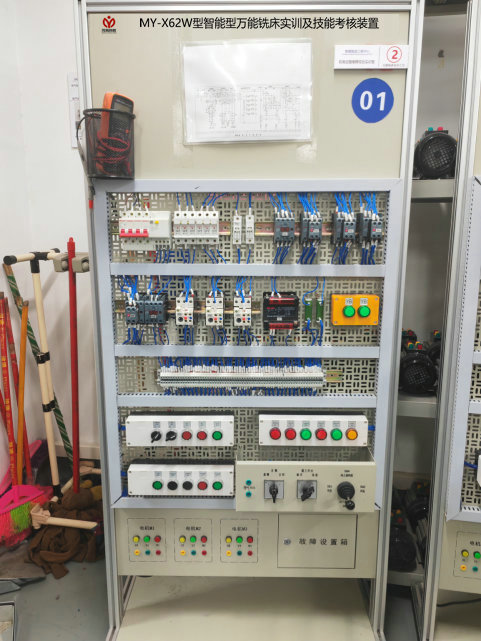

智能型万能铣床实训及技能考核设备

---

　
一、概述
MY-X62W 智能型万能铣床实训及技能考核设备是为各大、中专院校、职业学校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所（站）等单位电气控制内容的教学、考核而研制的设备。可用于课堂演示、机床电气控制原理性操作及实验实习。由于设备均采用实际电器，所以可作为社会电工类职业培训中机床电气维修方面的实习设备，同时也是职业资格培训考核中选用的设备。提高学生的动手能力，并克服以往只能在实际设备上进行教学，费用高且难以实现教学目的弱点。同时为高层次维修技能训练提供了有效的设备，达到了耗资少、教学效果好的目的。
二、适用范围
本装置适用于X62W万能铣床电气控制的模拟与X62W万能铣床电气故障排除的技能考核。
三、技术性能
1、输入电源：三相四线（～380V±10%  50Hz）
2、工作环境：温度-10℃～+40℃  相对湿度＜85%(25℃)  海拔<4000m
3、装置容量：＜1KVA
4、外形尺寸：700mm×550mm×1750mm（左右）
四、装置的基本装备
1、由铝型材框架、贴图区、网孔实训区、电机控制区、故障设置区组成，实训装置底盘由钢质喷塑与万向轮组成。
2、贴图区：图纸用磁铁吸附在看板上。
3、网孔实训区：装有X62W万能铣床电气控制电气元件：断路器、熔断器、接触器、热继电器、变压器等元器件，控制电路已接好线，实训考核时设置好故障即可进入工作状态。
4、工作电源：三相交流电源（380V）
5、人身安全保护体系
屏上装有漏电保护装置，控制屏内或强电输出若有漏电现象，即告警并切断电源，确保实验进程安全。
6、三相异步电动机
3只380V三相鼠笼异步电动机，分别用作主轴电动机、进给电动机和冷却泵电动机。
五、故障点设置一览表：

故障编号	故障现象	故障编号	故障现象
1	冷却泵不能启动	9	进给变速无冲动，圆形工作台不能工作
2	主轴、进给均不能启动	10	工作台不能左右进给
3	主轴无变速冲动	11	非圆工作台不工作
4	主轴停止制动不正常	12	工作台不能向左进给
5	主轴电机不能启动	13	进给电机不能正转
6	主轴停止不能制动	14	工作台不能向上或向后进给
7	主轴不能启动	15	圆形工作台不能工作
8	进给电机不能启动	16	非圆工作台不能向右进给



---
