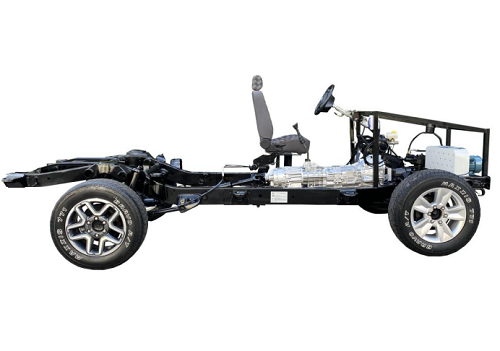

手动挡底盘系统实训装置技术参数
(一)手动挡底盘系统实训装置简介
采用宝马车系汽车底盘制造，包括底盘悬挂系、转向系、传动系、制动系等系统，配各系统原理讲授资料，功能良好，附件齐全，能正常动态演示各系统工作情况。可完成汽车底盘拆装与检测维修实训项目。
(二)结构组成
宝马悬挂系统、转向系统、传动系统、制动系统等组成;配套设备使用说明书及实训指导书。
(三)功能特点
动态演示功能，接通开关，驱动电机开始运转，模拟发动机动力输出-动力传递离合器-变速器-传动轴-车轮，车轮缓慢转动，同时可以更换各个档位，充分展示动态动力传递路线。起动转向电动机，模拟发动机运转-转向助力泵-转向机-转向拉杆-车轮，车轮转动，了解动力走向及工作原理，踩制动刹车踏板，车轮抱死制动，车轮停止。
1.悬挂系拆装与检测。悬挂系统的了解及工作原理，拆装工艺和悬架系统技术参数，掌握减震器的安装方法，拆装减震弹簧的注意安全事项。冲锋了解悬架系统在整车中的重要作用。
2.转向系拆装与检测。包含转向系统的组成：转向机，拉杆球体，方向盘，方向管柱，转向助力泵等部件，了解转向机的内部结构和工作原理，转向机的安装位置，转向机的拆装实训，助力泵的工作环境及工作原理，拉杆球体的损坏与否的判别与更换，前驱动轮的转向驱动的工作原理。
3.传动系拆装与检测。包含变速器，传动轴轮胎等部件，变速器为解剖形式，使变速器内部结构及运动情况清晰可见，通过档位的改变，可直观了解动力的走向及输出方式，离合器的使用和工作原理，离合器的拆装等实训。
4.制动系拆装与检测。制动系统的组成，包含对制动总泵，制动分泵，真空助力器，前刹车片，后刹车鼓等部件的了解，充分掌握底盘制动系统的工作原理，制动盘制动片的更换，制动系统的排空操作等实训。
5.汽车底盘综合实训。整体了解底盘系统的链接关系，底盘系统的工作原理，底盘系统的二级保养等操作。
6.各系统动态演示,底盘系统的动态运行过程。整车地盘的行走时的运行状态，变速器的起步挂挡，正常运行的工作状态的了解。
(四)技术参数
1.外观尺寸：3000mm × 165mm × 130mm(长×宽×高)
2.工艺：汽车油漆高温烤漆处理;转动部件外加装防护装置。
上海茂育科教设备公司同时还生产：电气安装与维修实训考核装置、电冰箱制冷系统实训考核装置、小型冷库制冷系统综合实训考核装置、一机二库系统综合实训装置、汽车维修实训设备、汽车驾驶模拟器等。
