用换向阀的换向回路实验

---

　实验目的
了解换向阀的换向过程。
实验内容
液压系统中执行换向动作大都由换向阀来实现，根据工作要求，可以选用二位或三位，四通或五通人工、机械、液压和电气等各种控制类型的换向阀。回路原理如图1-1所示，具体工作情况见表1-1。
实验所需元件
三位五通手动换向阀、溢流阀、双作用油缸、压力表

                                           表1-1  工作表

序号	活塞动作	手柄
1	右移	向外拉 （左位）
2	左移	向里推 （右位）
3	停止	中间 （中位）

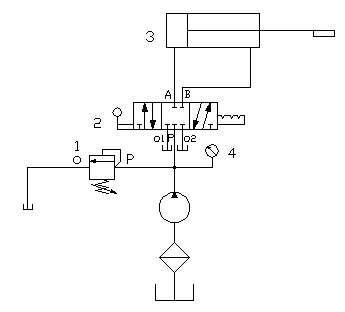

图1-1  用换向阀的换向回路
1—溢流阀   2—三位五通手动换向阀  3—双作用油缸 4—压力表
