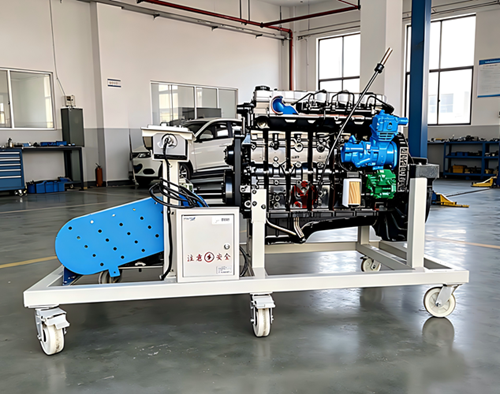

康明斯发动机解剖实训设备

---

　 一、康明斯发动机解剖实训设备采用天锦康明斯发动机总成进行剖面处理，各部件齐全，剖面位置合理，能全面展示发动机内外部结构和部件的运动情况，适用于发动机原理和机械机构的教学。
二、功能特点
1、采用原厂发动机实物总成进行机构切剖，充分展示发动机机构部分的内外结构。
2、对发动机各机械剖面采用不同颜色的油漆进行喷涂。
3、由可调转速的单相齿轮减速电机带动发动机曲轴做低速运转，真实演示发动机内部机械部件的运动过程。
4、移动台架采用了高强度的钢结构焊接，表面经喷涂工艺处理。移动台架底部带有自锁脚轮装置，可移动式，方便教学。
5、解剖部位：
缸体（活塞与曲轴运行外可观察）；
气门室盖（凸轮轴运行外可观察）；
气缸盖（进排气门运行外可观察）；
进排气歧管与滤清器；
发电机与水泵；
正时机构（正时机构运行外可观察）；
三、技术规格
1、外形尺寸：800×600×1200mm(长×宽×高)
2、动力电源：220V±10% 50Hz
3、单相齿轮减速电机：
4、额定电压：AC 220V 50Hz
5、额定功率：250W
6、额定转速：0-15转/分
7、工作温度：-40℃～+50℃
8、钢管：40*40*3mm
9、移动脚轮：100*50mm
