万能单片机实验开发系统

---

　

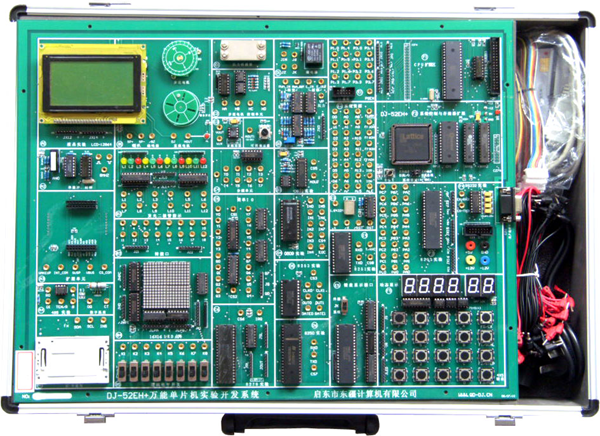

一、MY-228C万能单片机实验开发系统-系统简介
本系统是《MCS-51单片机原理与接口》《单片机控制技术》《自动化控制》《EDA》等课程教学的最佳配套实验设备。以小系统、多功能、易扩展为设计思想，主板以《DJ-51系列单片机实验指导书》基础实验为主，增加地址总线、数据总线、控制总线引出和扩展单元（区），这样学校可以从需要出发，选配各种扩展模块，为各类院校的教学实验、课程设计、毕业设计提供了良好的实验开发环境，也是科研、开发工作者的得力助手。
二、系统组成：
·硬件：
（1）开发系统组成：单片机仿真接口（仿真器外接），用户CPU（AT89S52），系统控制芯片（1032），64K程序存储器（w27c512），64K数据存储器（61256x2），开放式4*6键盘电路，开放式6位动态数码管显示电路.
（2）输入/ 输出：128*64 LCD图文电路（或字符式1602 LCD），单脉冲发生器，8MH时钟分频，8位开关逻辑电平输入/ 输出电路，排针∕锁紧孔转接口、16*16 LED点阵电路，音频功放，0～5V可调模拟量，PWM电路、射极跟随器，ISP在线下载接口，打印口，用户串行接口。
（3）常用接口芯片：RS232/485、74LS273、74LS244、8279、0832、0809、8253、8250、8251、8255、等；
（4）控制对象：喇叭、温度18B20、IC卡读写、蜂鸣器、小型直流电机、步进电机、压力传感器、继电器等；
（5）扩展单元接口：提供总线接口，可自行扩展设计或选配我公司各种扩展模块。
·软件：
系统配置2000/xp等操作平台的单片机仿真调试软件，支持汇编、C51语言编译、调试；单片机在线下载软件等。
·电源：
系统内置高性能直流稳压电源。
·机箱：
系统配置轻便铝合金箱子作为实验仪机箱。
三、系统主要特点:
（1）仿真器外接：仿真器和实验系统分开，实验系统只留仿真器接口，仿真器可单独使用。实验仪配置的DJ-208型51/96通用单片机仿真器，64K数据空间、64K 程序空间全部开放，不占用CPU资源，采用双CPU模式，仿真CPU和实验CPU独立运行，软件提供单步、断点、暂停、全速运行等调试功能。该实验仪也可选配DJ-Keil-C  USB仿真器，支持Keil-C软件。在线仿真、在线编程下载，自动识别,无需开关切换，用户CPU资源全部开放,可支持总线仿真和IO口仿真(P0,P1,P2,P3)。
（2）仿真C8051F 单片机（SOC）：选配DJ-C8051F 仿真系统，可对嵌入式系统C8051F 单片机（SOC）实验、开发的，配EC5 USB 接口仿真器。
（3）仿真AVR  ATMEGA16单片机：选配JTAG-ICE仿真系统，可对AVR系统ATMEGA16 单片机实验、开发的。
（4）支持仿真下载MICROCHIP系列单片机,如 PIC16F877A 单片机,配有USB接口的仿真下载编程器.
（5）支持仿真下载TI MSP430F449等单片机,配有MSP430JTAG仿真器
（6）支持EDA开发：通过选配EDA扩展卡，实现EDA(CPLD/FPGA)和单片机两合一，可分别控制实验电路。（选配价格根据不同的模块另议）
（7）实验开放性：实验电路单元尽可能独立开放,如开放式键盘, 开放式显示器,开放式串口等,为适应多种方式实验提供可能。
（8）二次开发：系统将地址总线、数据总线、控制总线全部引出，主机板留有扩展单元，通过单片机仿真器调试用户系统。
（9）在线下载：在线编程自动识别,无需开关切换，不需编程器，可直接烧录AT89S5X单片机。
（10）二种工作方式：一是联PC机运行，在与上位软件联机的状态下，实现各种调试和行运的操作；二是脱机运行，系统配有管理监控，在无仿真器状态下，系统自动切换到脱机管理状态，用户可轻松调用EPROM中的实验程序完成实验。
以上各种CPU均配有详细的实验例程和实验指导文档，其中上述第10项是针对S52系统.
四、实验项目:
(一)软件实验

1	清零程序	6	查找相同数据个数
2	拆字程序	7	无符号双字节快速乘法子程序
3	拼字程序	8	多分支程序
4	数据区传送子程序	9	脉冲计数实验
5	数据排序实验	10	电脑时钟实验

(二)硬件实验

1	P1口亮灯实验	15	继电器控制实验
2	P1口转弯灯实验	16	步进电机控制
3	P3.3口输入，P1口输出实验	17	8253方波实验
4	工业顺序控制实验	18	小直流电机调速实验（霍尔传感器）
5	8255 A、B、C口输出方波实验	19	16*16 LED点阵显示实验
6	8255 PA口控制PB口	20	128*64（1602）LCD液晶显示实验
7	8255控制交通灯	21	8250可编程异步通讯接口实验（自发自收）
8	简单I/O扩展实验	22	8251可编程通讯接口实验（与PC机）
9	A/D0809转换实验	23	单片机RS232/485串行发送实验（双机通讯）
10	D/A0832转换实验	24	单片机RS232/485串行接收实验（双机通讯）
11	8279键盘显示实验	25	DS18B20单总线温度测量实验
12	通用打印机实验；（打印机选配☆）	26	压力实验
13	微型打印机打印字符、曲线、汉字实验；（打印机选配☆）	27	PWM实验
14	I2C储存卡读写实验	28	射极跟随器

(三)扩展卡实验（选配）☆

1	POD1扩展卡主持以下实验	看门狗实验
		红外线遥控收发实验
		165并转串
		164串转并
		查询式键盘
2	POD2扩展卡主持以下实验	LM331 V/F、F/V实验
		138译码
3	POD3扩展卡主持以下实验	串行EEPROM 93C46读写实验
		I2C AT24C02读写实验
		TLC549串行A/D转换实验
		TLC5615  10位D/A串行转换实验
		PCF8563  I²C日历时钟实验
4	POD4扩展卡主持以下实验	ISD1420 语音录放
5	∪盘、SD卡读写扩展模块	U盘、SD读写存储实验
6	POD1032扩展卡	主持Lattice公司：ISP1032E芯片实验开发
7	POD1C3扩展卡	主持Atera公司：EP1C3T144芯片实验开发
8	POD1C6扩展卡	主持Atera公司：EP1C6T144芯片实验开发
9	CAN卡	CAN总线通讯接口实验
10	以太网卡	以太网TCP/IP协议接口实验
11	USB2.0卡	USB2.0通讯接口实验。
12	TFT液晶显示器	TFT触摸彩屏显示文字和彩条实验
		TFT触摸彩屏显示图片实验
		TFT触摸彩屏触摸实验
