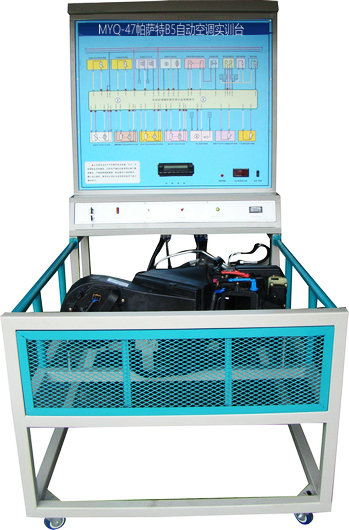

帕萨特B5自动空调实验设备

---

　

一、概述
　　帕萨特B5自动空调实验设备是配合大中院校、部队、汽修等专业的汽车培训技能之用，该设备采用帕萨特B5自动调系统为基础，充分展示汽车电控发动机与自动空调系统组成结构和工作过程。通过实训台的演示，可清楚了解内部的结构与功能，便于学生较快地掌握自动空调系统的构造和原理，提高学生对自动空调系统的初步认识，使学生了解自动空调系统起到更直观更深入的教学目的，是各汽车学校对空调系统理论和维修实训的理想的教学设备。本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
二、结构组成
　　三相调速电动机、空调蒸发箱、压缩泵、空调控制系统电气元件、压力表、送风管路、空调散热器、干燥瓶、空调控制电脑、空调系统各传感器及执行器、高低压压力表、故障设置和排除盒、控制面板、大型彩色喷绘电路原理图、可移动台架、电源、OBD诊断座、发动机控制电脑及曲轴传感器、实训指导书。
三、功能特点
　　1、数显式温度表显示车内外温度;
　　2、空调压缩机离合器，冷凝器风扇，鼓风机等采用220V转换的直流电源控制，既方便又安全;
　　3、风量及温度自动工调整;
　　4、指针式仪表实时显示高、低压力值;
　　5、数字式温度计，直观显示蒸发器出风口温度;
　　6、可通过专用仪器进行抽真空、充注制冷剂、制冷剂检漏等工作;
　　7.故障模拟系统可模拟实际运行工况，设置多种常见故障。具体内容详见故障模拟设置装置说明。
　　8、数显式电压表显示各传感器信号;
　　9、自动空调系统匹配操作等;通过诊断座读取故障码及数据流等。
　　10、可增装加热装置;
四、技术规格
　　1、外形尺寸：1450×1000×1700mm(长×宽×高)
　　2、动力：帕萨特B5
　　3、工作电压：直流12V(蓄电池：60AH 12V)
　　4、外接电源：交流220V±10% 50Hz
　　5、制 冷 剂：R134a
　　6、工作温度：-40℃～+50℃
　　7、高压压力表：0～3.5MPa
　　8、低压压力表：0～1.5MPa
　　9、钢管：40*40*3mm
　　10、面板机柜：1.5mm冷板冲压成形，背面设置维修门;
　　11、移动脚轮：120*80mm
