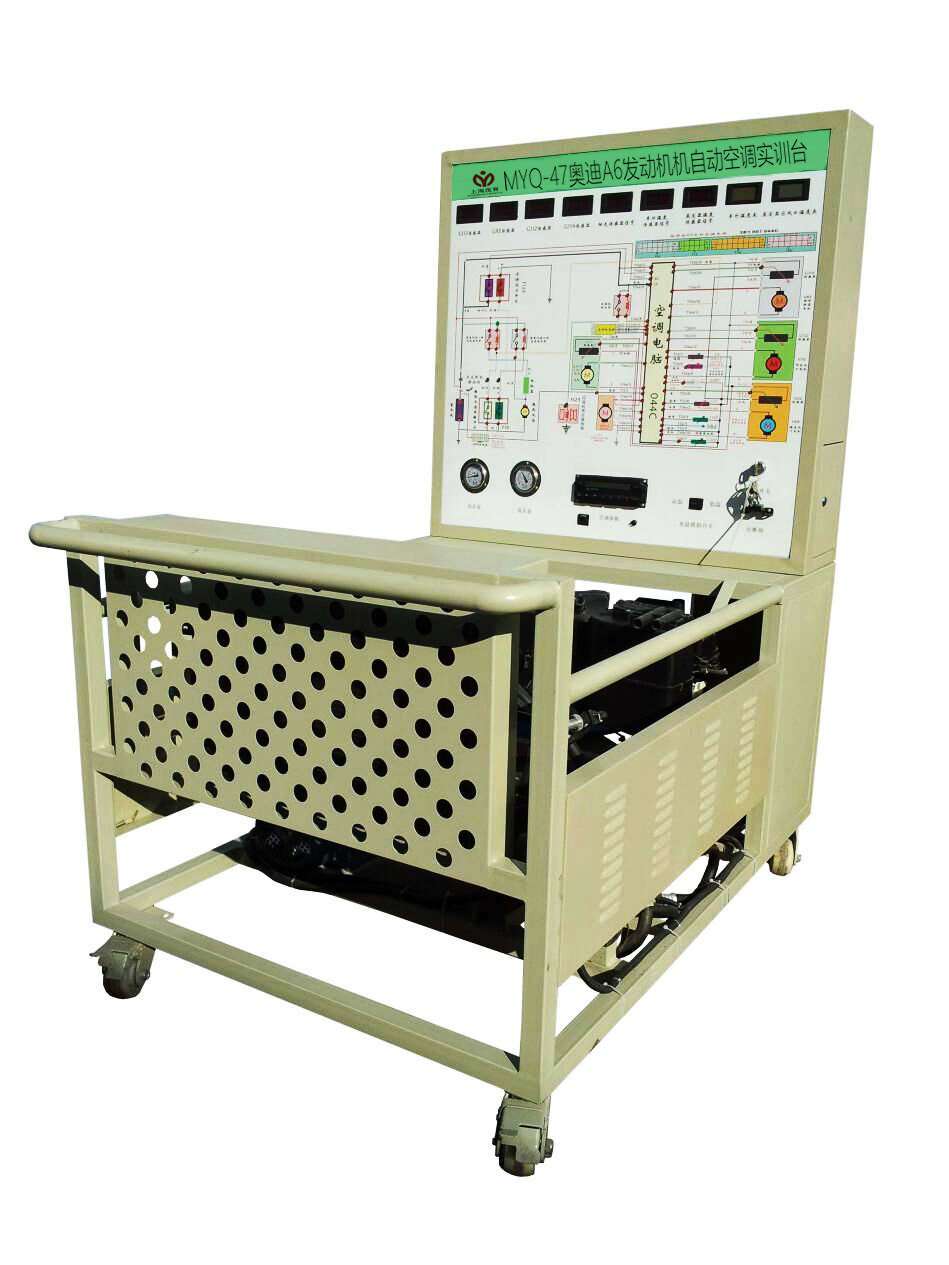

奥迪A6发动机自动空调实训设备

---

　 奥迪A6发动机自动空调实训设备是配合大中院校、部队、汽修等专业的汽车培训技能之用，该设备采用奥迪A6(1.8T)发动机与自动空调系统为基础，充分展示汽车电控发动机与自动空调系统组成结构和工作过程。通过实训台的演示，可清楚了解内部的结构与功能，便于学生较快地掌握自动空调系统的构造和原理，提高学生对自动空调系统的初步认识，使学生了解自动空调系统起到更直观更深入的教学目的，是各汽车学校对空调系统理论和维修实训的理想的教学设备。本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
二、功能特点：
　　1.真实可运行的汽车电控发动机与自动空调系统，充分展示汽车电控发动机与自动空调系统的组成结构和工作过程。
　　2.由发动机做为动力源，带动空调压缩机工作。操作空调控制面板，可真实演示汽车电控发动机与自动空调系统的工作过程以及工作原理。
　　3.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理;UV平板喷绘面板打印有永不褪色的彩色电路图与工作原理图;学员可直观对照电路图和实物，认识和分析汽车电控发动机与自动空调系统的工作原理。
　　4.实训台面板上安装有检测端子，可直接在面板上检测电控发动机与空调系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
　　5.实训台面板上安装有压力表、温度表、可实时显示空调管路压力、进出风口温度的参数变化。
　　6.实训台提供了学员练习加注制冷剂、检漏等实操工作平台。
　　7.设备检测面板正前方底座上配有20cm的钢制台面，方便放置资料、检测仪器等。
　　8.实训台底座采用钢结构焊接，正前方/两侧焊接圆形护手杆，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三、技术规格
　　1、外形尺寸：1500×1000×1700mm(长×宽×高)
　　2、动力：奥迪A6(1.8T)发动机及附件
　　3、工作电压：直流12V4、外接电源：交流220V±10% 50Hz
　　4、制 冷 剂：R134a
　　5、工作温度：-40℃～+50℃
　　6、高压压力表：0～3.5MPa
　　7、低压压力表：0～1.5MPa
　　8、颜色：7032
　　9、钢管：40*40*3mm
　　10、面板机柜：1.5mm冷板冲压成形，背面设置维修门;
　　11、移动脚轮：120*80mm
四、基本配置(每台)

序号	名       称	规格型号	单位	数量
1	检测控制面板(带面板柜）	装有各种检测端子以及彩色 电路图和原理图（950*900*4mm)	套	1
2	点火开关	茂育	个	1
3	信号模拟装置	茂育	套	1
4	高压压力表	R134a，0～3.5MPa	个	1
5	低压压力表	R134a，0～1.5MPa	个	1
6	数字式进风口温度表	茂育	个	1
7	数字式出风口温度表	茂育	个	1
8	空调控制器总成	原车	套	1
9	空调蒸发箱总成	原车	套	1
10	压缩机总成	原车	套	1
11	膨胀阀总成	原车	套	1
12	干燥器总成	原车	套	1
13	鼓风机总成	原车	套	1
14	冷凝器	原车	个	1
15	奥迪A6（1.8T)发动机及运行附件	奥迪A6（1.8T)	台	1
16	冷却电子风扇	原车	套	1
17	移动台架(带自锁 脚轮装置)	1800×1000×1700mm (长×宽×高)	台	1
18	故障模拟与排除装置	茂育	套	1
19	设备教师手册	茂育	套	1
20	设备合格证、保修卡	茂育	套	1
