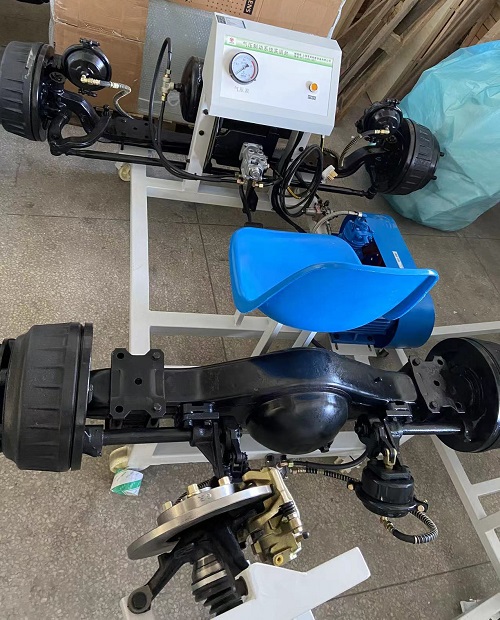

气压制动系统实训设备,气压制动系统实训装置

---

　 一、产品介绍：
气压制动系统实训设备-采用实物汽车气压制动系统总成两部分组成;制动系统零件置于机架之上，可移动台架、组成。通过实训台的演示，可清楚了解内部的结构与功能，便于学生较快地掌握气压制动系统的构造和原理，提高学生对气压制动系统的初步认识，使学生了解气压制动系统起到更直观更深入的教学目的，是各汽车学校对气压制动系统理论和维修实训的最理想的教学设备。
二、气压制动系统实训设备功能特点
1.采用完整的（翻新）江淮轻卡汽车气压制动系统为基础，学员通过观察实训台的外部构造和进行实训台运行实习，分析制动过程中气体的走向，可充分理解气压制动系统的工作原理及其工作过程。
2.移动台架采用了高强度的钢结构焊接，表面经喷涂工艺处理。移动台架底部带有自锁脚轮装置，可移动式，方便教学。
3.适用于学校的汽车制动系统理论与维修实训教学需要，完全满足对汽车制动系统结构展示、工作模拟、拆装实训等教学功能。本实验设备功能齐全、操作方便、安全可靠。
三、技术规格
1、外形尺寸：1700×1300×700mm(长×宽×高)
2、外接电源：交流220V±10% 50Hz
3、工作温度：-40℃～+50℃
4、空气机：0.75KW
5、气压表：0～1000kPa
6、颜色：7032
7、钢管：50*50*3mm
8、移动脚轮：150*100mm
四、基本配置(每台)

序号	名       称	规格型号	单位	数量
1	前桥总成		套	1
2	后桥总成		套	1
3	制动踏板		套	1
4	制动总泵及制动分配泵		套	1
5	空气压缩机		台	1
6	储气罐		个	1
7	气压表	0～1000kPa	个	1
8	单向阀		个	1
9	排气阀		个	1
10	放水阀		个	1
11	移动台架(带自锁脚轮装置)	1700×1300×700mm (长×宽×高)	台	1
12	座椅		张	1
13	三相电动机	2.2KW380V	台	1
