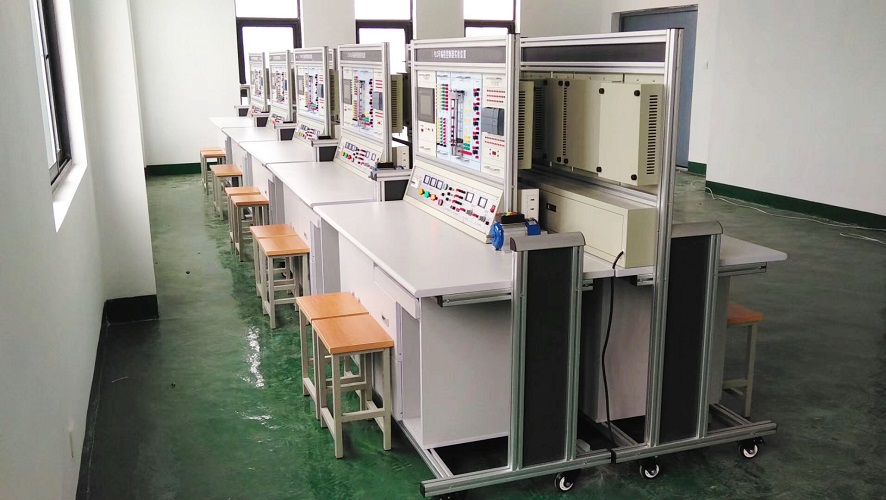

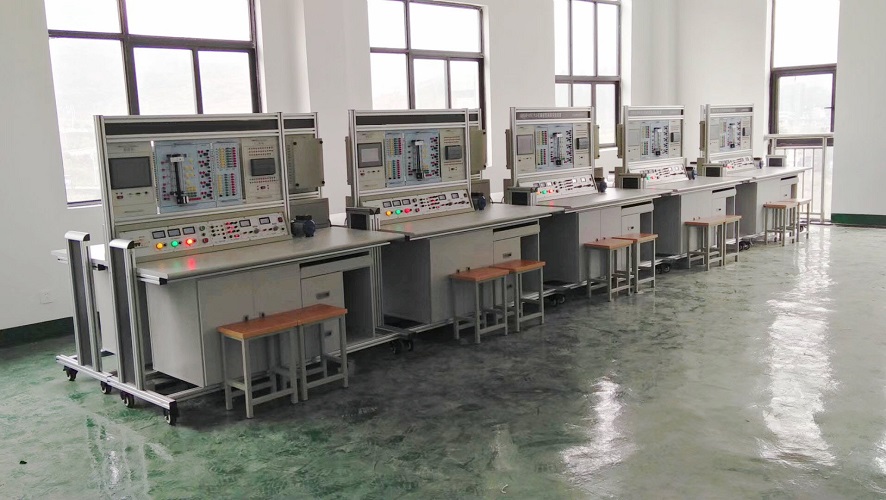

PLC实训室建设方案

---

　PLC实训室是院校开设机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修等专业和非机电类专业的《可编程控制器技术》、《电气及PLC控制技术》、《PLC及其应用》、《变频调速技术》、《现场总线控制技术》课程的重要实践教学技能训练场所。
一、PLC实训室建设背景
随着工业自动化技术的不断发展，PLC（可编程逻辑控制器）作为一种重要的工业控制设备，被广泛应用于各行各业的生产过程中。为了满足不断增长的工业自动化需求，培养高素质的控制技术人才是至关重要的。
在教育领域，教育改革一直致力于将实践教学与理论知识相结合，注重培养学生的实践能力和创新思维。PLC实训室的建设正是顺应这一趋势而进行的。通过在实践中学习，学生可以更好地理解和应用所学的理论知识，提高解决实际问题的能力，为将来的就业做好准备。
PLC实训室的建设也符合产学合作的需求。工业企业对于控制技术人才的需求越来越高，他们希望毕业生在毕业后能够快速适应实际工作环境并具备实际操作能力。通过与企业合作建设PLC实训室，学校可以更好地满足企业的需求，提供符合实际要求的培训和教育。
二、PLC实训室建设目标
建设PLC实训室的首要目标是为学生提供实际操作PLC可编程控制器综合实训装置的机会。通过实际操作，学生可以巩固和应用所学的理论知识，更好地理解和掌握PLC编程和控制技术。
PLC实训室的建设旨在培养学生的实际应用能力。学生可以通过在实训室中进行各种实践项目和任务，熟悉不同类型的PLC设备的使用方法，掌握编程语言，提高他们在实际工作中的操作技巧和应用能力。
其次是模拟真实的工业控制环境。通过引入各种传感器、执行器和工业设备，学生可以在实际工业控制过程的模拟环境中进行实践，了解工业自动化系统的组成和运作，增强对实际工业环境的适应能力。
建设PLC实训室也旨在推动创新与研究。学生可以在实践和创新的平台上尝试设计和实现更高级的控制策略，开展研究项目，探索工业自动化领域的新技术和应用，推动相关领域的创新发展。
三、PLC实训室实训项目：

(一）PLC基本技能实训 1.PLC认知实训（软硬件结构、系统组成、基本指令练习、接线、编程下载等） 2.典型电动机控制实操实训（点动、自锁、正反转、星三角换接启动等） 3.PLC仿真实训

（二）PLC模拟控制应用实训 4.数码显示控制 5.抢答器控制（优先级、数值运算，具有声效功能） 6.天塔之光控制（闪烁、发射、流水型） 7.音乐喷泉控制（具有声效功能） 8.十字路口交通灯控制 9.水塔水位控制 10.自动送料装车系统控制 11.四节传送带控制 12.装配流水线控制 13.多种液体混合装置控制 14.自控成型机控制 15全自动洗衣机控制（具有声效功能） 16.电镀生产线控制 17.自控轧钢机控制 18.邮件分拣机控制 19.自动售货机控制 20.机械手控制 21.三层电梯控制 22.四层电梯控制（实物） 23.加工中心控制（实物）

（三）PLC实物控制实训 24.直线运动位置识别、运动轨迹控制、定位控制 25.步进电机运动控制 26.直流电机控制 27.温度PID控制（具有声效功能） （四）PLC高级技能实训（设计、安装、调试及检修） 28.C620车床的电气控制线路 29.卧式车床电气控制线路 30.机床两地控制线路 31.M7130平面磨床的电气控制线路 32.Z3040摇臂钻床的电气控制线路 33.液压滑台式自动攻螺纹机的电气控制线路 34.运行小车的电气控制线路

（五）PLC、变频器、触摸屏综合应用技能实训 35.变频器功能参数设置与操作 36.变频器报警与保护功能 37.外部端子点动控制 38.变频器控制电机正反转 39.多段速度选择变频调速 40.变频器无级调速 41.基于外部模拟量(电压/电流）控制方式的变频调速 42.瞬时停电启动控制 43.PID变频调速控制 44.PLC控制变频器外部端子的电机正反转 45.PLC控制变频器外部端子的电机运行时间控制 46.基于PLC数字量控制方式的多段速 47.基于PLC模拟量控制变频开环调速 48.基于PLC通信方式的变频器开环调速 49.基于PLC通信方式的速度闭环控制 50.基于PLC模拟量方式的变频器闭环调速 51.变频器恒压供水系统的模拟 52.基于触摸屏控制方式的基本指令编程练习 53.基于触摸屏控制方式的LED控制 54.基于触摸屏控制方式的温度PID控制 55.PLC、触摸屏与变频器通信控制 56.基于MCGS的现场总线网络通信技术

四、PLC实训室配置清单：

序号	设备名称	型号	数量	工位
1	PLC可编程.变频器综合实训装置	MY-22A	20	40
2	一体化多媒体主控台	MYKZT-01A	1
3	电脑	联想	20	40
