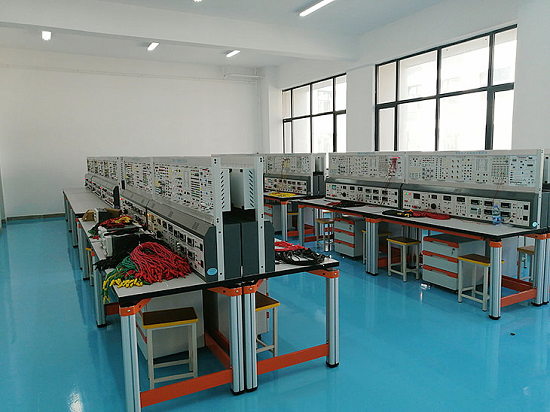

电工电子实训室建设方案

---

　

电工电子实训室建设方案面向电气自动化、机电一体化等相关专业教学需求，建设以电工技能与电子技术为核心的实践教学平台。实训室配备电工安全操作实训台、电子工艺实训装置、电气控制实训系统、PLC基础实训设备等专业装置，构建完整的电工电子技术教学体系。

实训室以"安全规范-工艺标准-系统应用"为特色，通过电气安全操作、电子元器件检测、控制电路装调、PLC基础编程等实训项目，培养学生掌握电工电子领域的核心技能。学员可进行电气线路安装、电子电路焊接、继电器控制系统调试、简单自动化程序设计等规范化操作训练，培养安全意识和工程实践能力。


二、电工电子实训室-配置：

序号	设备名称	实验项目	数量
1	MYDG-02B智能电工电子技术实验装置	实验目的： 智能电工电子技术实验装置主要承担院校本科生的电路课程实验教学任务，面向信电学院各电类专业和机械学院部分电类专业的《电路理论》、《电路分析基础》课程的实验。该实验室突出学生对基本理论和基本概念的理解，强化对常用仪器仪表的使用， 二、实验目的： 1、电工部分 （1）常用电工仅表的厕量与误差分析: （2）减少仪表测量误差方法: （3）电路元件伏安特性测量: （4）节点电位与电路电压的研究; （5）基尔霍夫定律的验证: （6）线性电路特性的研究; （7）线性有源二端网络等效电路的研究; （8）运算放大器与受控源特性研究: （9）典型信号的观察与测量: （10）正弦稳态电路的研究; （11）二阶电路的响应研究; （12）串、并联谐振电路; （13）负阻变换器的特性测试: （14）无源二端口网络的研究: （15）无源和有源滤波器: （16）三相交流电路研究; （17）功率因数（有功功率、无功功率、视在功率、功率因素研究）; 2、模拟电路实验 （1）常用电子仪器的使用 （2）晶体二极管的判别与检测 （3）晶体三极管的判别与检测 （4）单管低频放大器的静态测试 （5）单管低频放大器放大能力的测试 （6）场效应管放大电路 （7）负反馈放大电路 （8）差动放大电路 （9）射极跟随器 （10）双电源反相比例放大器的测试 （11）电压跟随器 （12）过零比较器 （13）滞回比较器 （14）窗口比较器 （15）RC文氏桥式正弦波振荡器的测试 （16）LM386集成功率放大器的测试 （17）三角波、方波发生器 （18）集成运放的调零电路 （19）电源极性错接的保护电路 （20）输入端限幅保护电路 （21）输出端限幅保护电路 （22）整流、滤波电路 （23）稳压管稳压电路 （24）三端集成固定稳压电源 3、数字电路实验 （1）晶体二极管开关特性 （2）晶体三极管开关特性 （3）二极管限幅器 （4）钳位器 （5）三极管限幅器 （6）TTL集成逻辑门 （7）集成与门逻辑功能测试 （8）集成非门电路逻辑功能测试 （9）集成或门电路逻辑功能测试 （10）集成与非门逻揖功能测试 （11）CMOS门电路的测试 （12）集成逻辑电路的连接与驱动 （13）组合逻辑电路（半加器、全加器） （14）3-8线译码器 （15）计数与显示电路的实现 （16）数据选择器应用 （17）基本RS触发器 （18）JK触发器 （19）D触发器 （20）计数器的测试与应用 （21）移位寄存器及其应用 （22）脉冲分配器及其应用 （23）555时基电路	20台
2	数字存储示波器	UTD7102C	20台
3	数字万用表	VC880D	20台
4	电烙铁，剥线钳，螺丝刀，尖嘴钳	实验工具	20套
