首页产品介绍 > 新能源汽车部件实训台 > 比亚迪e6纯电动动力传递教学交互实训台

[规格型号]：

[产品名称]：比亚迪e6纯电动动力传递教学交互实训台

[产品价格]：询价

[咨询专线]：021-56311657

[优惠服务]：立即致电，获取1对1方案定制与优惠价格

产品介绍：

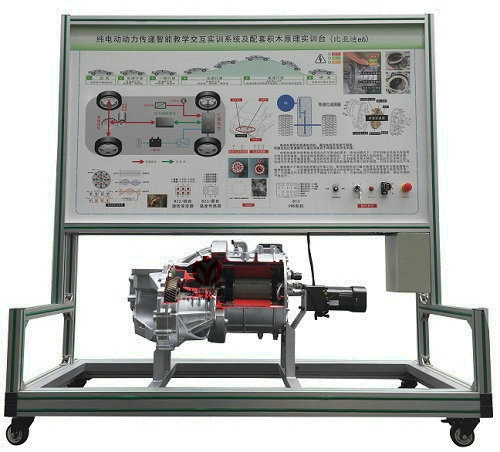

比亚迪e6纯电动动力传递教学交互实训台

比亚迪e6纯电动动力传递教学交互实训台产品简介

该实训台采用比亚迪e6动力传递智能教学交互实训系统基于比亚迪e6实车动力总成和原理基础积木摆放台构建而成，包括驱动电机、变速箱、P档电机、车速传感器、差速器、水温传感器等，配有经喷涂油墨、装配具有保护功能的检测端子，可测量电压，电阻，波形等信号。适用于中高职院校、技工院校、新能源培训机构对于比亚迪e6汽车动力总成的教学培训。


二、功能特点

1、学习了解比亚迪e6动力总成的结构及工作原理。

2、实训台可模拟比亚迪e6永磁同步电机加速，减速，制动，倒车等工况，观察对应工况下电机的工作状态。

3、直接观察永磁同步电机冷却水温传感器，差速器轮速传感器。

4、直接观察P档电机结构原理、工作过程。

5、在面板上可模拟测量永磁同步电机工作输出的三相正弦波形，可模拟测量旋变传感器信号。

6、面板上可测量轮速传感器，水温传感器阻值，学习各传感器的分类，元件特点，工作原理。

7、学习汽车差速器的工作原理，认识汽车差速器结构，掌握其工作原理。

8、可以参照原厂维修手册或电路图对动力总成进行电路分析。

三、工艺特点

1、实训台面板采用的4mm厚高级铝塑板，表面经特殊工艺喷涂底漆处理，面板打印出彩色电路图，表面喷涂光油，学员可以直观对照电路图和实物，认识和分析动力总成系统的工作原理。

2、配有保护罩，采用透明亚克力材料保护学员安全，同时内部结构清晰可视。

3、动力总成固定支撑台采用国标铝型材平铺而成，两端配有保护端盖。

4、冷却液循环水道用绿色底漆喷涂，直观观察冷却液流动路径。

5、带自锁脚轮装置，移动灵活，安全可靠，坚固耐用。

四、配套原理积木学习系统
1、车速传感器教学实训板
2、水温传感器教学实训板
3、电机旋变传感器教学实训板
4、透明永磁同步小电机模型教学实训板
5、实训板工艺
面板采用4mm铝塑板，表面喷塑亚光灰，经过高温烘烤，表面UV平板喷绘彩色电路原理图、元件符号图、端子图等，本体采用铝合金电镀金色提手，本体采用5mm铝板合成，方便实用。
6、实训板技术指标
外形：480mm*350mm*120mm (长×宽×高)
输入电源：220V交流电压；
工作电压：12V直流电压；5V直流电压；
工作温度：-50℃～50℃；
7.结构组成
各类型传感器与带检测端子的原理面板、配套的实验连接线、使用说明书与实验指导书、手提型实验本体等。
