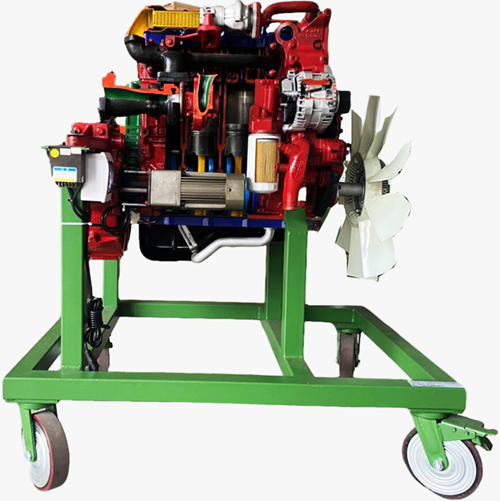

康明斯QSB4.5发动机解剖模型

康明斯QSB4.5发动机解剖模型产品简介

该设备采用（翻新）东风康明斯QSB4.5发动机总成进行剖面处理，各部件齐全，剖面位置合理，能全面展示发动机内外部结构和部件的运动情况，适用于发动机原理和机械机构的教学。

二、功能特点

1.采用原厂发动机实物总成进行机构切剖，充分展示发动机机构部分的内外结构。

2.对发动机各机械剖面采用不同颜色的油漆进行喷涂。

3.由可调转速的单相齿轮减速电机带动发动机曲轴做低速运转，真实演示发动机内部机械部件的运动过程。

4.移动台架采用了高强度的钢结构焊接，表面经喷涂工艺处理。移动台架底部带有自锁脚轮装置，可移动式，方便教学。

5.解剖部位：

1）缸体（活塞与曲轴运行外可观察）；

2）气门室盖（凸轮轴运行外可观察）；

3）气缸盖（进排气门运行外可观察）；

4）进排气歧管与滤清器；

5）发电机与水泵；

6）正时机构（正时机构运行外可观察）；

三、技术规格

1.外形尺寸：1500×700×1200mm(长×宽×高)

2.动力电源：380V

3.齿轮减速电机：

4.额定电压：AC 380v

5.额定功率：1500W

6.额定转速：0-15转/分

6.工作温度：-40℃～+50℃

7.颜色：7032

8.钢管：60*60*3mm

9.移动脚轮：200*80mm

四、基本配置(每台)

友情提示：

1、设备验收：各采购单位收货时请检查康明斯QSB4.5发动机解剖模型的货品外观，核实康明斯QSB4.5发动机解剖模型的数量及配件，拒收处于受损状态的设备；

2、设备质保：茂育将为各采购单位提供康明斯QSB4.5发动机解剖模型使用说明书和质保期，在质保范围内提供对康明斯QSB4.5发动机解剖模型的提供免费维修；

3、咨询电话：如各采购单位对康明斯QSB4.5发动机解剖模型有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关康明斯QSB4.5发动机解剖模型的技术咨询；
