[规格型号]：

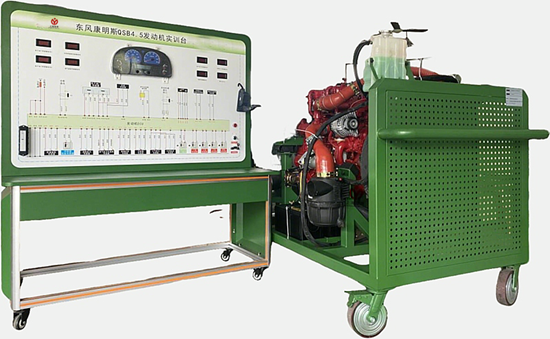

[产品名称]：东风康明斯QSB4.5发动机运行实训平台
[产品价格]：询价
[咨询专线]：021-56311657
[优惠服务]：立即致电，获取1对1方案定制与优惠价格
该设备采用（翻新）康明斯QSB4.5电控高压共轨柴油发动机为基础，对发动机可进行起动、加速、减速等工况的实践操作，真实展示电控高压共轨柴油发动机的组成结构和工作过程。
适用于学校对电控高压共轨柴油发动机和维修实训的教学需要。
二、功能特点
1.真实可运行的电控高压共轨柴油发动机(加速/减速/怠速工况正常），充分展示电控高压共轨柴油发动机的组成结构和工作过程。
2.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和电控高压共轨柴油发动机实物，认识和分析控制系统的工作原理。
3.实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压、电流、频率信号等。
4.实训台面板上安装有汽车仪表，可实时显示发动机转速、水温、机油压力灯、充电指示灯、电控系统故障指示灯等参数变化。
5.实训台安装有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
6.实训台配备有油门控制装置，可方便对发动机加速减速。
7.实训台配备有电源总开关、水箱防护罩、飞轮防护罩等安装保护装置。
8.设备检测面板正前方底座上配有20cm的钢制台面，方便放置资料、检测仪器等。
9.实训台底座采用钢结构焊接，表面采用喷涂工艺处理，正前方/两侧焊接圆形护手杆，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三、技术规格
1.外形尺寸：1500×1000×1700mm(长×宽×高)
2.工作电源：直流12V
3.燃油标号：依发动机型号
4.油箱容积：10L
5.工作温度：-40℃～+50℃
6.颜色：7032
7.钢管：40*40*3mm
8.面板机柜：1.5mm冷板冲压成形；
9.移动脚轮：120*80mm
四、基本配置(每台)
序号 | 名 称 | 规格型号 | 单位 | 数量 |
1 | 检测控制面板 | 装有各种检测端子以及彩色电路图 （950*900*4mm铝塑板） | 套 | 1 |
2 | 组合仪表 | 套 | 1 | |
3 | 发动机控制电脑(ECU) | 台 | 1 | |
4 | 诊断座 | OBDⅡ | 个 | 1 |
5 | 点火开关 | 个 | 1 | |
6 | 电控高压共轨柴油发动机总成 | 套 | 1 | |
7 | 燃油箱 | 10L | 个 | 1 |
8 | 油门控制装置 | 套 | 1 | |
9 | 进、排气管 | 套 | 1 | |
10 | 水箱(含保护罩) | 套 | 1 | |
11 | 冷却电子风扇 | 12V，80W | 个 | 2 |
12 | 空气滤清器及进气管 | 原车 | 套 | 1 |
13 | 蓄电池 | 12V 80Ah | 台 | 1 |
14 | 继电器 | 含：主继电器、起动继电器、冷却风扇继电器、预热继电器等 | 套 | 1 |
15 | 保险丝盒 | 个 | 1 | |
16 | 电源总开关 | 50A | 个 | 1 |
17 | 移动台架(带自锁脚轮装置) | 1500×1000×1700mm(长×宽×高) | 台 | 1 |
18 | 故障模拟与排除装置 | 套 | 1 | |
19 | 设备手册 | 茂育 | 套 | 1 |
20 | 设备合格证、保修卡 | 茂育 | 套 | 1 |
