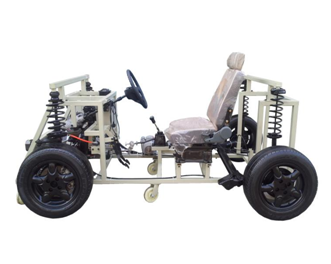

轿车底盘综合实训台采用翻新大众捷达王汽车底盘各系统为基础，充分展示汽车底盘各系统的组成结构。包括汽车前后悬挂系、转向系、传动系、手动变速器及挂档机构、制动系等系统、安装脚轮的可移动式台架等组成。适用于学校对底盘各系统的理论和维修实训的教学需要。
二、功能特点:
1、安装真实的汽车底盘各系统（包含前后悬挂系、转向系、传动系、手动变速器及挂档机构、制动系），充分展示汽车底盘各系统的组成结构。
2、可真实对汽车底盘各系统展示与拆装实训。
3、经解剖的手动变速器可动态演示与检测，减速电动机输入动力，变速器可进行换档操作及动态测试。
4、电机驱动方向助力泵，真实演示助力转向工作过程。
5、实训台底座采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三、技术规格：
1、外形尺寸：2500×1600×1500mm(长×宽×高)
2、工作电源：220V
3、工作温度：-40℃～+50℃
4、主机：原车装置
5、电动机：220V/250W 15转/分
6、漏电保护开关：DZ47LE-32
7、颜色：7032
8、钢管：40*40*3mm
四、基本配置(每台)

序号	名       称	规格型号	单位	数量
1	传动系统		套	1
2	转向系统		套	1
3	制动系统		套	1
4	行驶系统		套	1
5	离合器		套	1
6	变速器		套	1
7	前后桥/悬架		套	1
8	换档机构		套	1
9	减速电动机		只	1
10	单相交流电动机		只	1
11	漏电保护开关及附件		套	1
12	司机座椅		套	1
13	移动台架(带自锁脚轮装置)	约2500×1600×1500mm	台	1

---

友情提示：
1、设备验收：各采购单位收货时请检查轿车底盘综合实验台的货品外观，核实轿车底盘综合实验台的数量及配件，拒收处于受损状态的设备；
2、设备质保：茂育将为各采购单位提供轿车底盘综合实验台产品说明书内的质保条件和质保期，在质保范围内提供对轿车底盘综合实验台的免费维修，超出条件承诺时提供对设备的有偿维修；
3、设备退换货：各采购单位单方面原因导致的轿车底盘综合实验台选型错误或设备购买数量错误，造成轿车底盘综合实验台的退换货要求，将不被接受；
4、设备货期：对轿车底盘综合实验台的发货期为参考值，如您需要了解轿车底盘综合实验的精确货期，请与上海茂育的销售人员联系；
5、咨询电话：如各采购单位对轿车底盘综合实验台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关轿车底盘综合实验台的技术咨询。
