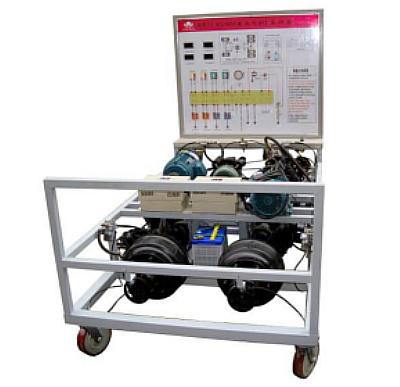

ABS故障设置空气制动实训台

该设备采用（翻新东风重型货车）气压ABS制动系统为基础，配有气压ABS系统工作原理图，真实展示紧急制动时气压ABS系统工作过程。
满足对气压ABS制动系统的结构组成、动作演示等教学功能。
适合于气压ABS制动系统理论教学和检测与维修实训的教学需要。
二、功能特点：

1、真实的气压ABS制动系统实物为基础，完整展示气压ABS制动系统的组成结构。
2、由三相异步电动机带动前后轴转动，模拟汽车行驶。紧急踩下制动踏板时，ABS系统开始工作，前后制动盘保持微量转动，制动踏板上可感觉不断弹脚，真实演示气压ABS系统的工作过程。
3、实训台面板上绘有彩色UV平板喷绘电路图和液压管路图，学员可直观对照电路图和ABS制动系统实物，认识和分析控制系统的工作原理。
4、实训台面板上安装有检测端子，可直接在面板上检测各传感器、控制单元管脚的电信号，如电阻、电压、电流、频率信号等。
5、实训台安装有压力表，可实时显示制动总泵和四个制动分泵的气压变化。
6、实训台面板上安装有故障指示灯和诊断座，可连接专用或通用汽车解码器，对ABS电控系统进行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析等自诊断功能。
7、设备面板柜：1.5mm冷板冲压成形，背面设置维修门；底座采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三、技术规格
1、外形尺寸：1700×1400×1700mm(长×宽×高)
2、驱动电源：三相四线(三相五线 380V±10% 50Hz)
3、外接电源：交流220V±10% 50Hz
4、工作电压：直流12V
5、工作温度：-40℃-+50℃
6、主油道压力表：0-250kg/psi
7、制动分泵压力表：0-100kg/psi
8、变频器：
    功率：4KW/5.5KW
    输入：AC 3PH  380V±15%  50/60Hz
    输出：9A/13A  AC 3PH  0-380V  0-400Hz
9、三相异步电动机：
    电压：AC 220V/380V 50Hz
    电流：11.8A/6.8A
    功率：3KW
    转速：1420r/min
10、颜色：7032
11、钢管：40*40*3mm
12、移动脚轮：100*50mm
13、面板柜：1.5mm冷板冲压成形，背面设置维修门；
四、基本配置(每台)

序号	名       称	规格标准	单位	数量
1	检测控制面板(带面板柜)	装有各种检测端子以及彩色电路图和液压管路图；	套	1
2	ABS控制单元总成	原车	套	1
3	ABS指示器		套	1
4	诊断座		个	1
5	点火开关		个	1
6	制动总泵	原车	套	1
7	制动分泵	原车	个	4
8	刹车碟	原车	个	4
9	刹车皮	原车	个	4
10	外球笼	原车	个	4
11	半轴杆	原车	条	4
12	左右/前车速传感器	原车	套	1
13	左右/后车速传感器	原车	套	1
14	驱动皮带		条	2
15	制动踏板	原车	套	1
16	主油道压力表	0-250kg/psi	个	2
17	制动分泵压力表	0-100kg/psi	个	4
18	变频器		台	2
19	三相异步电动机		台	2
20	故障设置和考核系统		套	1
21	移动台架(带自锁脚轮装置)	1700×1400×1700mm	台	1
22	配套设备使用说明书	含电子档	套	1
23	原厂维修手册		套	1
24	蓄电池		只	2

---
