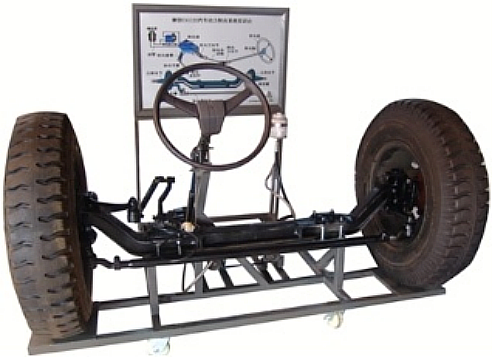

重型机械的转向系统-卡车液压动力转向实训台

     该设备采用（翻新）东风重卡汽车前桥总成为基础，全面展示了动力转向系统、前桥悬架系统的组成结构和工作过程。适用于中高等职业学校和培训机构对汽车动力转向、前桥悬架理论与维修实训教学需要，完全满足对汽车前桥系统结构展示、工作模拟、拆装实训等教学功能。
二、功能特点:

1、真实可运行的汽车转向系和前桥悬架部件，充分展示动力转向与独立悬架的组成结构。
2、由三相电机做动力源带动助力泵工作，操纵方向盘，真实演示汽车动力转向的工作过程。
3、实训台安装有压力表，实时显示转向时助力油压的参数变化。
4、车轮底部装有转角盘，可分别显示各轮转向角度。
5、实训台底座采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三、技术规格：

1、外形尺寸：1800×900×1100mm(长×宽×高)
2、动力电源：三相四线(三相五线 380V±10% 50Hz)
3、工作温度：-40℃～+50℃
4、油 压 表：0～100kg/psi
5、三相异步电动机：
电压：AC 220V/380V
功率：1.5KW
转速：1400r/min
工作温度：-40℃～+50℃
6、颜色：7032
7、钢管：40*40*3mm
8、移动脚轮：100*50mm
四、基本配置(每台)：

序号	名       称	规格型号	单位	数量
1	前桥悬挂机构		套	1
2	方向盘、转向柱、万向节、方向机、转向拉杆		套	1
3	助力泵		个	1
4	车轮		个	2
5	油压表	0～100kg/psi	个	1
6	三相异步电动机	YT 90S-4	台	1
7	三相漏电保护开关	DZ47LE-32	个	1
8	转角盘(可选)		个	2
9	移动台架(带自锁脚轮装置)	1800×900×1100mm	台	1

---
