[规格型号]：MYNJ-114

[产品名称]：带施肥功能插秧机底盘实训台

[产品价格]：询价

[咨询专线]：021-56311657

[优惠服务]：立即致电，获取1对1方案定制与优惠价格

产品介绍：

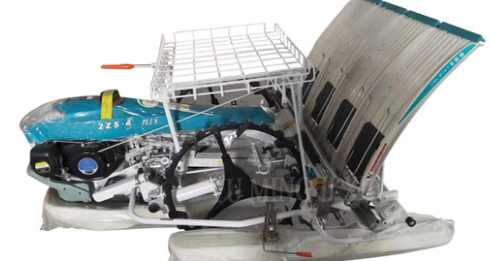

带施肥功能插秧机底盘实训台

一、带施肥功能插秧机底盘实训台-主机参数

产品型号		2ZS-4G
驱动型式		四轮驱动
外形尺寸	长度（mm）	2140
	宽度（mm）	1630
	高度（mm）	910
结构质量（kg）		162
发动机		空气冷却0HV四冲程缸汽油发动机 3.3 (4.5)/3600 汽车用无铅汽油手拉式启动
单位作业量燃油消耗量(kg/hm2 )		2.8-6.5
行驶部		液压式调节(手动、自动、连动) 前进2(插植1)后退1 0.34-0.77
插秧部		插植方式曲柄摇杆式；插植行数4；插植行距30；插植株距1214161821；插植株数9080706050；插植深度1.5-3.7(5级)；
作业小时生产率（hm²/h）		3.2

二、产品简介

本实训系统以全新插秧机总成实物为基础，解剖各系统关键部位，剖面涂不同颜色，突出结构层次，可对插秧机各系统进行原理与结构展示。
适用于各类型院校及培训机构对插秧机各系统结构理论和维修实训的实训教学需要。
三、结构组成
解剖的插秧机发动机、变速器、驱动桥总成（包含系统各总成及内外附件等）、电动机、移动式的安装底座等、台架操作说明书等附件。
四、功能特点
1. 进行插秧机各系统的原理与结构展示。
2. 减速电动机驱动发动机，动态演示动力驱动与传动系统工作过程。
3．电器系统工作正常，动态演示电器系统各工况。
4．各总成解剖关键部位，剖面涂不同颜色，突出结构层次。
5．电机动力驱动模拟插秧机各系统工作过程。
五、技术指标
1.电源：220V
2.工作温度：-40℃～+50℃
3.主机：原车装置
4.电动机：
220V/250W 15转/分;
220V/4KWW 1400转;
5.漏电保护开关：DZ47LE-32
六、解剖部位明细
1.发动机解剖部位：
缸体（活塞与曲轴运行外可观察）；
气门室盖（凸轮轴运行外可观察）；
气缸盖（进排气门运行外可观察）；
进排气歧管与滤清器；
发电机与水泵；
正时机构（正时机构运行外可观察）；
2.变速器解剖部位：
换档同步（运行外可观察）；
3.车身解剖部位：
前盖对对半解剖，（外可观察发动机与变速器运行）；
后盖对对半解剖，（外可观察行李箱内部器件）；
4.仪表台解剖部位：
解剖工具箱侧位置，外可观察电器件；
5.悬架解剖部位：
解剖副座侧前后车壳位置，外可观察前后悬架器件；
七、保留部位：
电器件的线路完好正常；
车架完好；
车轮完好；
插秧部完好；

友情提示：
1、设备验收：各采购单位收货时请检查带施肥功能插秧机底盘实训台的货品外观，核实带施肥功能插秧机底盘实训台的数量及配件，拒收处于受损状态的带施肥功能插秧机底盘实训台；
2、设备质保：茂育将为各采购单位提供带施肥功能插秧机底盘实训台说明书内的质保条件和质保期，在质保范围内提供对本装置的免费维修，超出条件承诺时提供对带施肥功能插秧机底盘实训台的有偿维修；
3、设备退换货：各采购单位单方面原因导致带施肥功能插秧机底盘实训台的选型错误或购买设备数量错误，造成带施肥功能插秧机底盘实训台的退换货要求，将不被接受；
4、设备货期：带施肥功能插秧机底盘实训台发货期为参考值，如您需要了解带施肥功能插秧机底盘实训台的精确货期，请与上海茂育的销售人员联系；
5、咨询电话：如各采购单位对带施肥功能插秧机底盘实训台有任何疑问，请致电：021-56311657,我们将由专业技术人员为您提供有关带施肥功能插秧机底盘实训台的技术咨询。
