一、蓄电池总成拆检实训台-功能需求：

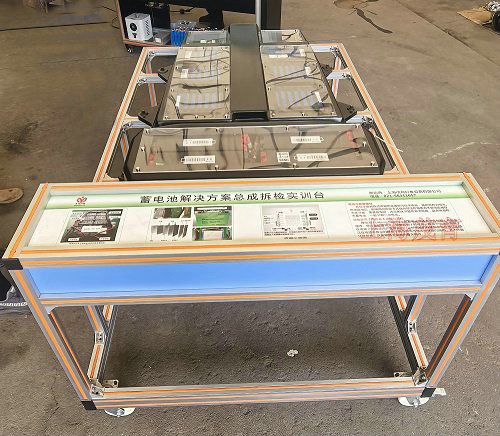

1.实训台安装 纯电动汽车动力电池包总成，包含其电池管理系统(BMS)实物。
2.电池包器件完整功能正常，清晰地展示各只单体电池以及它们的成组方式和连线方式，并可反复进行电池模组的拆装操作。
3.电池包在实训台上的按照原车布置方式，需满足方便学员反复拆卸和安装电池模组的要求。
4.BMS在动力电池包上的安装位置以及电气机械连接方式需与原车保持一致，以满足学员反复拆卸和安装BMS的要求。
5.实训台配备单体电池充电机，可以给单体电池补电。
6.学员可对单体电池电压和内阻等进行实测。
7.配套实训指导书等教学资料，完整讲述工作原理，实训项目，故障设置及分析等要点。
8.设备由可移动台架(带原理面教板)、台架水平放置，安装各主要零部件；底部安装4个带自锁装置万向脚轮。

二、需实训项目：
1.学员动手组装电池包及BMS，认知新能源动力电池包（BMS）控制原理。
2.学员动手组装电池包及BMS，认知新能源动力电池包（BMS）主要零部件功能。
3.单体电池充放电实验。
4.单体电池内阻测试实验。
5.纯电动汽车动力电池包分解与组装实训。
三、配置需求：
动力电池包及BMS总成、紧急断电开关、维修开关、霍尔电流传感器，直流接触器（包含充电继电器、总正继电器、总负继电器、预充继电器），单体电池充电器，一体化全铝合金型材搭建的移动台架、设备操作说明书。
四、纯电动汽车动力电池系统原理与教学虚拟仿真软件
1.以纯电动汽车动力电池系统为原型精准测绘，利用先进的实时渲染引擎与物理引擎，逼真展现现实物理教学模型，直观展现纯电动汽车动力电池系统的结构原理与拆装。逻辑关系科学严谨，无冗余元素。渲染满足可读性和真实性，给予用户真实体验感觉。
2、拟现实3D仿真系统利用人机交互系统具有强大的交互操作功能：
具有便捷、人性化的操作方式，可任意控制虚拟现实3D仿真系统中虚拟摄像机，对任意视角的控制------观察物体局部、拉近、围绕物体旋转。
3、虚拟现实3D仿真系统符合院校纯电动汽车教学大纲，对其进行子系统分解学习。
4、动力电池系统的BMS系统模拟：通过平面动画模拟纯电动汽车BMS系统控制策略，动画通俗易懂，操作界面友好。
5、虚拟现实3D仿真系统模拟拆装教学功能：
模型按照原厂维修手册标准的拆装顺序进行程序化设计，学生在分解和装配动力电池组时必须按照科学的顺序进行操作，有助于规范学生的实操标准。
6、虚拟现实3D仿真系统具有结构认知功能：
三维模型对动力电池系统的每个零部件（包括：动力电池组总成、分体电池、电流传感器、主正继电器、主负继电器）等部件进行专业术语标识，可任意控制虚拟现实3D仿真系统中虚拟摄像机，对任意视角的控制------观察物体局部、拉近、围绕物体旋转，可进行结构认知教学。
▲五.要求配备汽车新能源汽车综合仿真软件
系统设计依据要求:
系统依据《新能源汽车故障检修与保养教材》标准，采用多媒体课程演示技术研制，以直观、生动的动画、视频等形式对故障检修和保养工艺进行说明讲解，以实现对工艺标准的深刻理解和掌握。
教学任务与内容要求1:
1.车辆无法启动故障的出现原因：车辆上电启动工作原理；车辆无法启动故障现象；原因分析；
2.车辆无法启动故障的排除方法：车辆无法启动故障处理流程；注意事项；车辆无法启动故障检测方法（整车控制器端ST启动信号；中央控制保险盒ST保险；点火钥匙启动；三合一预充控制电源（#941）使能；预充继电器控制#1815（J10）；EVCY输出#8105预充控制24V；预充接触器是否正常工作；预充接触器前后端电压是否正常；检查动力电池总电压，检查预充电阻，50欧姆；三合一主接触器控制信号#917；主接接触器控制继电器#1813（J11）；主接触器是否正常工作；）
3.故障恢复的判断标准：修复判定
教学任务与内容要求2:
1.除霜机不工作故障的出现原因：除霜机的工作原理；原因分析；注意事项；
2.除霜机不工作故障的排除方法：除霜机不工作故障处理流程；除霜机不公的故障检测方法(除霜机高压输入端电压；除霜机高压保险通断；除霜机高压接触器电压；除霜机接触器线圈控制电压；使能控制保险电压；除霜使能开个电压；除霜机温控开关电压；除霜机风机端电压；除霜机保险电压；除霜风风机开关电压；除霜风机电机电压；除霜机加热器电阻阻值；)
3.故障恢复的判断标准：修复判定
教学任务与内容要求3:
1.BMS不工作故障的出现原因：BMS主控板工作原理；BMS不工作故障现象；原因分析；
2.BMS不工作故障的排除方法：BMS不工作故障处理流程;BMS不工作故障检测方法（BMS主控板工作电源；蓄电池电源24V；BMS控制线路及接插件；仪表有无动力电池信息；BMS主控板CAN线电阻，仪表CAN线电阻；BMS主控板工作状态）；故障修复；
3.故障恢复的判断标准：修复判定
教学任务与内容要求4:
1.BMS通讯故障的出现原因：电气工作原理；BMS通讯故障现象；原因分析；注意事项；
2.BMS通讯故障的排除方法：BMS通讯故障处理流程，BMS通讯故障检查操作（BMS正常工作；BMS工作电源；仪表继电器；仪表电池保险；BMS通讯线；BMS主控与仪表线束；BMS工作状态；BMS主控板内部故障；仪表显示动力电池信息）
3.故障恢复的判断标准：修复判定
教学任务与内容要求5:
1.无法充电故障的出现原因：电动汽车的充电原理；无法充电故障现象；原因分析；注意事项；
2.无法充电故障的排除方法：无法充电故障处理流程，无法充电故障检修方法（BMS主控工作电源；充电仪表继电器；充电机24V；充电常电保险；BMS主控与充电机通讯；BMS通讯线束；故障修复；充电接触器；充电继电器；充电接触器；充电接触器保险；）
3.故障恢复的判断标准：修复判定
教学任务与内容要求6:
1.电机通讯故障的出现原因：电机通讯工作原理；电机通讯故障现象；原因分析；
2.电机通讯故障的排除方法：电机通讯故障处理流程；注意事项，电机通讯故障检测方法（电机控制低压电源输入端电压；中央电器盒保险；电机控制器低压电源插件；电机控制器与整车控制器通讯线路对车体阻值；电机控制端插件与整车控制器插件、线；CANAH、CANAL通讯终端电阻阻值及电压值；测量整车及电机控制器端CANH、CAHL之间电阻值；CANA1与CANNA2分别对地电压值约2.3V；电机控制器内部电源、通讯控制电路板；）
3.故障恢复的判断标准：修复判定
教学任务与内容要求7:
1.空调电器故障的出现原因：空调电器的工作原理；空调电器故障现象；原因分析；注意事项；
2.空调电器故障的排除方法：空调电器故障处理流程；空调电器故障处理方法（空调控制器面板端电压；保险盒空调低压保险；空调中央保险电器盒；DCDC输出保险100A；压缩机控制器控制端电压；压缩机控制器电源保险；压缩机控制器电源继电器；AC开关的通端；空调压缩机动力电源；空调高压保险30A；压缩机控制器动力输出电源；）
3.故障恢复的判断标准：修复判定
教学任务与内容要求8:
1.绝缘报警故障的出现原因：电控原理；绝缘报警故障现象；原因分析；注意事项；
2.绝缘报警故障的排除方法：绝缘报警故障处理流程，绝缘报警故障处理方法（动力电池组总正总负绝缘阻值；动力电池箱高压连接线、插件；单个动力电池包绝缘阻值；三合一控制器绝缘阻值；接触器输入回路、控制元件；接触器输出回路、控制元件；各负载绝缘阻值（含输入线路），负载回路、包括电源输入线；）
3.故障恢复的判断标准：修复判定
教学任务与内容要求9:
1.DC/DC故障的出现原因：DC/DC工作原理；DCDC故障现象；原因分析；注意事项；
2.DC/DC故障的排除方法：DC/DC故障处理流程；DC/DC故障处理方法（DC/DC转换器高压输入端电压；DC/DC接触器；DC/DC高压保险；NTC热敏电阻；DCDC转换器低压控制电源（使能#199）；仪表与前仓线束转接头；DC/DC转换器输出端电压；更换三合一；正极低压保险；正极与低压蓄电池连接点；）
3.故障恢复的判断标准：修复判定
系统技术路线要求
在教学设计上，每个单元精心设计了故障的出现原因，排除方法，判定标准等内容，在媒体设计上，以动画和视频技术为主，以更好地实现情境性与过程性。以便操作者循序渐进地得到训练。
本系统做到了认识与实践相结合，操作与指导相结合的方针，具有很强的职业性、情景性、过程性。

---
