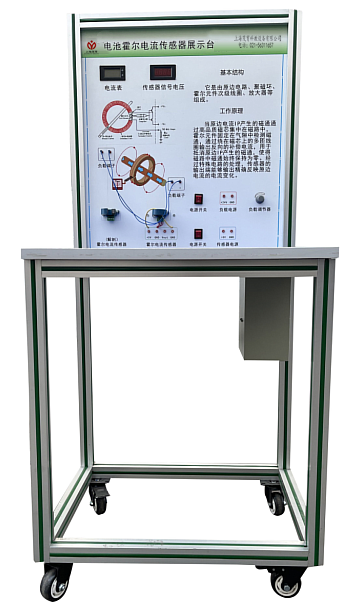

电池霍尔电流传感器演示台

一、技术参数要求
1.演示台外形尺寸（mm）：700*700*1410（长*宽*高）
2.教板外形尺寸（mm）：700*700（长*宽）
3.工作温度： -20°～+40°
4.开关电源1：SE-1000-48；输入：220VAC/10A；输出电压：48V；最大输出电流：20.8A；短路保护：有；过载保护：有；散热方式：风扇散热（温控型）。
5. 开关电源2：D60F15；输入： 220VAC/0.8A；输出电压1：+15V/2.0A；输出电压2：-15V/2.0A；短路保护：有；过载保护：有；散热方式：风扇散热（温控型）。
6.霍尔电流传感器：FS300E2
原边额定输入电流：300A
原边电流测量范围：0～±600A
副边额定输出电压：0～4±1% V
电源电压：±15V
电流消耗：≤20mA
响应时间： ≤5us
7.直流接触器：HFZ16-100
最大工作电压：450VDC
额定电流：100A
8.铝壳发热电阻：72V2000W
二、基本配置要求
霍尔电流传感器FS300E2（两件，其中一件解剖），数字式万用表1件，48V开关电源1件，±15V开关电源1件，手动带灯开关1件，直流接触器1件，铝壳发热电阻1件，8mm T型六角套筒扳手1件，10mm T型六角套筒扳手1件，可移动平台和教板。
三、功能要求
1.采用主流新能源配套霍尔电流传感器，与动力电池包内部使用的霍尔电流传感器完全相同，安装在绝缘板上，在通电状态下检测通过电流大小与输出信号之间的变化规律。
2.解剖的霍尔电流传感器用于内部结构认识。
3.教板绘制霍尔电流传感器工作原理和注意事项。
4.加装放电PTC放电模块，模拟强电电流。
5.强电电流线采用快接方式连接，使用专用扳手，可随时拆卸改变电路流向，用于改变被测电流大小。
6.通过改变大电流绕线圈数，进而改变霍尔电流传感器通过电流大小，在检测部位实测输出电动式电压改变，充分理解霍尔电流传感器工作过程。
7.实训台带四个脚轮，移动灵活，同时脚轮带自锁装置，可以固定位置。

---
