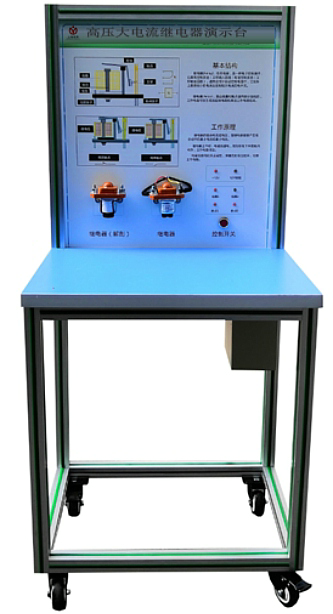

高压大电流继电器演示台


一、产品简介：
该设备选用主流新能源配套高压大电流继电器，为比亚迪，江淮新能源等配套；提供两款继电器，每款各两件，一件解剖，一件用于通电测量，让学员掌握高压大电流继电器内部结构和工作原理。

二、功能特点：
1、采用主流新能源配套高压大电流继电器，与动力电池包内部使用的继电器完全相同，安装在绝缘板上，在通电状态下检测高压端子的通断。
2、解剖的高压大电流继电器用于内部结构认识。
3、面板绘制高压大电流继电器工作原理和注意事项。
4、实训台带四个脚轮，移动灵活，同时脚轮带自锁装置，可以固定位置。
三、技术规格
1、设备外形尺寸：700*700*1450（mm）（长*宽*高）
2、面板外形尺寸：700*700（mm）（长*宽）
3、工作温度：-20°～+40°
4、开关电源：AC220V-DC12V-30A
5、高压大流继电器：EV200AAANA
  线圈电压：9～36VDC
  最大额定工作电压：900VDC
  额定接触电流：500A
  机械寿命：100万次
6、高压大电流继电器：EVR200CE
  线圈电压：12VDC
   最大额定工作电压：1000VDC
  额定电流：200A
  短期承载电流：500A
  机械寿命：20万次
四、基本配置：
高压大电流继电器EV200AAANA（两件，其中一件解剖），高压大电流继电器EVR200CE（两件，其中一件解剖），数字式万用表，开关电源，手动开关，可移动实训台(带原理面板)。
五、产品工艺标准:
设备框架采用40mm×40mm一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁。
