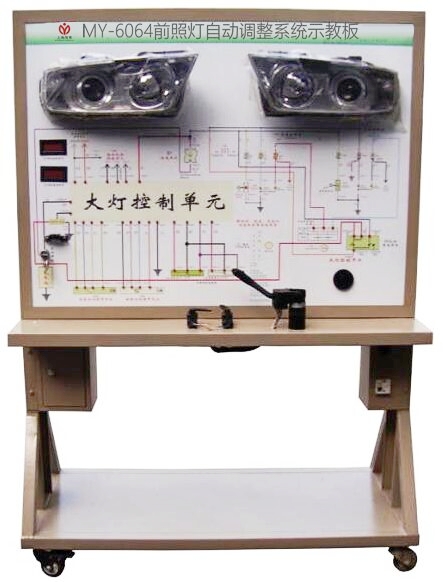

汽车前照灯自动调整系统示教板

---

　 一、概述
　　汽车前照灯自动调整系统示教板是配合大中院校、部队、汽修等专业的汽车培训技能之用，汽车前照灯示教板采用汽车前照灯自动调整系统实物为基础，充分展示汽车前照灯自动调整系统的组成结构和工作过程。通过汽车前照灯自动调整系统示教板的演示，可清楚了解前照灯自动调整系统的结构与功能，提高学生对前照灯自动调整系统的初步认识，使学生了解汽车前照灯自动调整系统起到直观的教学目的。适用于学校对前照灯自动调整系统理论和维修实训的教学需要。本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
二、功能特点：
　　1、真实可运行的前照灯自动调整系统，充分展示前照灯自动调整系统的组成结构。
　　2、操纵车辆高度传感器来模拟车身的不同状态，可真实演示前照灯光束的上下自动调节。
　　3.示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理;学校学员可直观对照电路图和实物，认识和分析前照灯自动调整系统的工作原理。
　　4、示教板面板上安装有诊断座，可连接专用或通用型汽车解码器，对电控系统进行读取故障码、清除故障码、读取数据流等系统自诊断功能。
　　5、示教板面板上安装有检测端子，可直接在面板上检测灯光系统各电路元件的电信号，如电阻、电压、电流、频率、波形信号等。
　　6、示教板面板部分采用1.5mm冷板冲压成形结构，外形美观;底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。
　　7、示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
三、技术规格：
　　1、外形尺寸：1240×600×1700mm(长×宽×高)
　　2、外接电源：AC 220V±10% 50Hz
　　3、工作电压：DC 12V
　　4、工作温度：-40℃～+50℃
　　5、钢管：40*40*3mm
　　6、机柜：1.5mm冷板冲压成形，
　　7、移动脚轮：100*60mm
四、基本配置(每台)：

序号	名称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子，彩色电路图和工作原理示意图 ;面板:1200*900*4mm	套	1
2	点火开关	茂育	个	1
3	大灯调节控制单元	茂育	套	1
4	组合开关	茂育	套	1
5	左右前照灯	茂育	套	1
6	灯光开关	茂育	套	1
7	车辆高度传感器	茂育	套	1
8	左右大灯组件	茂育	套	1
9	诊断座	OBDⅡ	个	1
10	移动台架(带自锁脚轮装置)	1240×700×1700mm(长×宽×高)	台	1
11	故障模拟与排除装置	茂育	套	1
