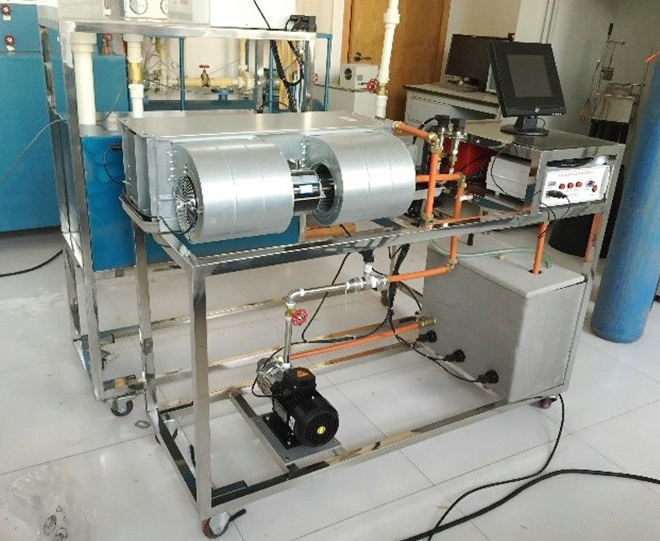

风机盘管热工性能实验装置

---

　
一、概述
MYCN-24B风机盘管热工性能实验装置是一种用于能源科学技术、土木建筑工程领域的物理性能测试实验设备
二、测试项目
1、盘管进水温度、出水温度
2、盘管进水压力、出水压力
3、盘管风机进口空气温度、出口空气温度
4、盘管风机风速
5、水流量
三、主要配置及参数
1、风机盘管机组：1套
额定供冷量3800W
额定供热量6300W
循环风量：680m3/h
电源：220V 50Hz
输入功率：55W
风速可调
2、加热器：1000W 3组
3、加热水箱：不锈钢厚度2mm
4、热水泵：变频220V 50Hz最大流量4.2L/h扬程15米
5、流量传感器：工作压力：6.3MPa流量范围：0.1-0.6m3/h
6、压力传感器：2只
7、温度传感器：18B20 4套
8、嵌入式一体化触摸屏，MCGS嵌入式组态软件，具备强大的图像显示和数据处理功能。（实时显示测量参数）
9、实验台：移动式不锈钢实验台尺寸：1600×600×800cm
10、材质：不锈钢30×30mm厚度1.5mm
11、外形尺寸：1600×600×1300cm

---
